12-jadrový, 24-jadrový alebo 48-jadrový? Ako určiť kapacitu koncovej skrinky z optických vlákien?

Na určenie ideálnej kapacity pre a Svorkovnica z optických vlákien (FOTB) , musíte zodpovedať počtu vlákien – či 12-jadrový, 24-jadrový alebo 48-jadrový —na vašu aktuálnu hustotu aktívnych predplatiteľov, pričom umožňuje a 20-30% rastová marža pre budúce rozšírenie. Voľba správnej kapacity zabráni vysokým počiatočným kapitálovým výdavkom z nadmerného zásobovania a zabráni technickým problémom spojeným s nedostatkami.

Pochopenie kapacity terminálu z optických vlákien

Kapacita svorkovnice z optických vlákien sa vzťahuje na maximálny počet jadier vlákien, ktoré môže jednotka ukončiť, spojiť a distribuovať koncovým používateľom. Tento fyzický limit je definovaný počtom portov adaptéra (SC, LC alebo FC) a vnútorným priestorom dostupným pre spojovacie podnosy a správu káblov.

V modernom FTTH (Fibre to the Home) a FTTB (Fibre to the Building) pri nasadení slúži svorkovnica ako premostenie medzi distribučným káblom a prípojnými káblami vedúcimi do priestorov zákazníka. A 12-jadrový terminálový box z optických vlákien sa zvyčajne používa pre malé obytné zoskupenia, zatiaľ čo 48-jadrových modelov sú štandardné pre bytové domy s vysokou hustotou alebo komerčné centrá. Kapacita, ktorú si vyberiete, určuje škálovateľnosť a efektivitu údržby vašej siete.

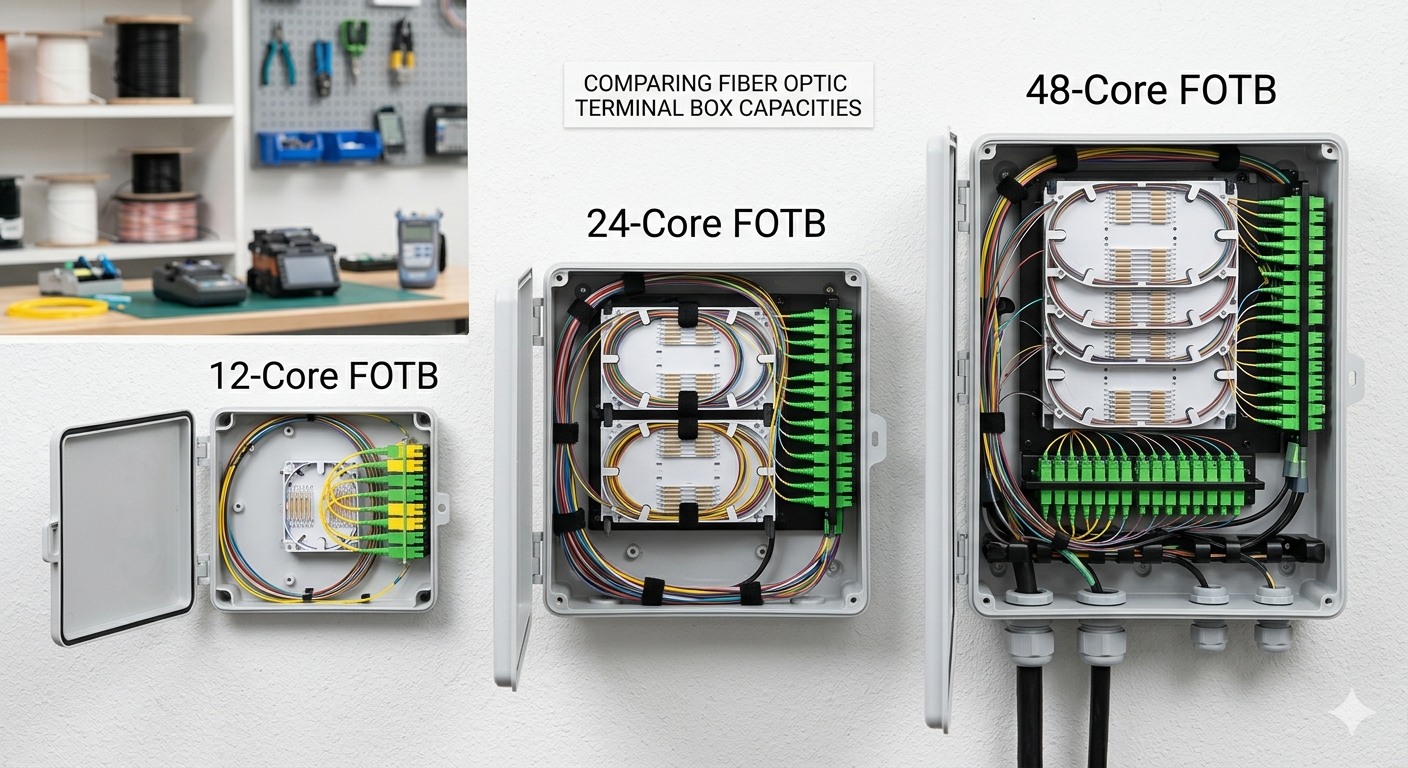

12-jadrový vs. 24-jadrový vs. 48-jadrový: Porovnávacia analýza

Hlavný rozdiel medzi týmito kapacitami spočíva v hustota prístavov a priestorová stopa , čo priamo ovplyvňuje náklady na nasadenie na predplatiteľa. Výber medzi týmito možnosťami vyžaduje rovnováhu medzi priestorovými obmedzeniami a predpokladanou mierou využívania vašich optických služieb.

Kľúčové faktory pri určovaní kapacity koncovej skrinky optických vlákien

Hustota predplatiteľov je najdôležitejšou metrikou pri výpočte potrebnej kapacity pre vašu svorkovnicu. Musíte vykonať prieskum na mieste, aby ste zistili celkový počet domácností alebo kancelárií v okruhu 50 metrov od navrhovaného miesta inštalácie.

1. Súčasné a budúce sadzby predplatného

Vždy nainštalujte o 25% väčšia kapacita než naznačujú vaši súčasní „teplí potenciálni zákazníci“, aby sa zohľadnil organický rast siete. Ak máte dnes 10 zainteresovaných zákazníkov, a 12-jadrový terminálový box z optických vlákien sa môže zdať postačujúce, ale ponecháva nulový priestor na chyby alebo prihlásenie budúcich susedov. V tomto scenári a 24-jadrový box poskytuje oveľa bezpečnejší nárazník.

2. Typ vláknových konektorov (SC vs. LC)

Používanie LC Duplex adaptéry môže efektívne zdvojnásobiť kapacitu štandardnej plochy svorkovnice v porovnaní s SC adaptéry . Ak je váš fyzický inštalačný priestor obmedzený (napr. stiesnená skriňa), môžete dosiahnuť hustotu 48 jadier v 24-jadrovej krabici prepnutím na LC konektory.

3. Architektúra siete (P2P vs. PON)

Pasívna optická sieť (PON) architektúry často používajú rozbočovače vo vnútri Svorkovnica z optických vlákien , čo výrazne mení potrebu vnútorného priestoru. Ak do škatule umiestňujete rozdeľovač PLC 1:16, a 24-jadrový box je minimálna odporúčaná veľkosť na spravovanie vstupného vlákna, rozdeľovacieho modulu a 16 výstupných prepojovacích káblov bez prekročenia polomer ohybu vlákna .

Prečo je 24-jadrový terminálový box z optických vlákien „sladkým miestom“

The Kapacita 24 jadier ponúka najlepšiu rovnováhu medzi nákladmi na hardvér a všestrannosťou inštalácie pre predmestské a mestské prostredia. Je dostatočne veľká na umiestnenie rozdeľovačov a poskytuje významný rastový potenciál, ale dostatočne malá na to, aby bola namontovaná na stĺpy bez nadmerného odporu vetra.

• Nákladová efektívnosť: Cenový rozdiel medzi 12-jadrovým a 24-jadrovým boxom je často menší ako 15 %, napriek tomu poskytuje o 100 % väčšiu kapacitu.
• Prevádzková jednoduchosť: Technici môžu štandardizovať jeden typ krabice pre väčšinu obytných blokov, čím sa zníži potreba rôznych zásob náhradných dielov.
• Flexibilita delenia: A 24-jadrový box môže ľahko umiestniť dva rozbočovače 1:8 alebo jeden rozbočovač 1:16 s dostatočným priestorom pre uvoľnenie kábla.

Technické výzvy veľkokapacitných boxov (48-jadrových a viac)

Správa káblov sa stáva exponenciálne ťažším, keď sa počet vlákien zvyšuje na 48 jadier a viac. Nesprávne smerovanie vo vysokej hustote Svorkovnica z optických vlákien vedie k stratám v makro-ohybe, ktoré môžu znehodnotiť signál pre desiatky zákazníkov súčasne.

Pri nasadení 48-jadrové boxy , uistite sa, že vlastnosti jednotky:

• Nezávislé spájacie podnosy: Aspoň štyri samostatné podnosy na izoláciu rôznych zväzkov vlákien.
• Jasné systémy označovania: Integrované ID karty pre každý port, aby sa zabránilo chybám technika počas údržby.
• Robustné káblové priechodky: Schopnosť zabezpečiť rozvodné káble veľkého priemeru a až 48 samostatných káblov bez kompromisov Vodotesnosť IP65 alebo IP67 .

Scenár skutočného sveta: Výber kapacity pre byt s 30 jednotkami

Pre budovu s 30 bytovými jednotkami a 48-jadrový terminálový box z optických vlákien je jedinou logickou voľbou na zabezpečenie 100% dostupnosti služieb a zabezpečenia do budúcnosti. Zatiaľ čo a 24-jadrový box je lacnejší, zostalo by 6 jednotiek bez možnosti servisu, čo by si neskôr vyžadovalo sekundárnu inštaláciu, ktorá by stála trojnásobok počiatočných úspor.

Často kladené otázky (FAQ)

Môžem neskôr upgradovať 12-jadrový box na 24-jadrový?

nie, Kapacita svorkovnice z optických vlákien je zvyčajne upevnený fyzickým šasi a panelom adaptéra. Inovácia vyžaduje výmenu celej skrinky a opätovné spojenie všetkých existujúcich pripojení, čo spôsobuje značné prestoje služby. Vždy je lepšie od začiatku mierne prevyšovať rezervy.

Ovplyvňuje počet vlákien hodnotenie IP boxu?

Nepriamo áno. Ako počet jadier sa zvyšuje , počet výstupných portov pre zapájacie káble sa zvyšuje. Ak Svorkovnica z optických vlákien nie je navrhnutá s kvalitnými tesneniami pre 48 jednotlivých káblov, je náchylnejšia na prenikanie vlhkosti ako menšia 12-žilová krabica s menším počtom otvorov.

Aký je dopad použitia LC konektorov v 48-jadrovom boxe?

Používanie LC Duplex konektory umožňuje dosiahnuť 48 jadier vo fyzickom priestore zvyčajne vyhradenom pre 24 SC konektorov. Ide o „vysokohustotné“ riešenie ideálne pre dátové centrá alebo preplnené telekomunikačné miestnosti, kde je priestor na stene na prvom mieste.

Záverečný kontrolný zoznam pre výber vašej koncovej skrinky z optických vlákien

Pred dokončením nákupu použite tento kontrolný zoznam, aby ste sa uistili Kapacita svorkovnice z optických vlákien dokonale zodpovedá požiadavkám vášho projektu:

• Celkový počet potenciálnych odberateľov: Spočítajte každý možný bod pripojenia.
• Expanzná vyrovnávacia pamäť: Pridajte 20% k vášmu celkovému počtu.
• Požiadavky na rozdeľovač: Uistite sa, že box má vyhradené sloty pre PLC rozbočovače, ak používate PON.
• Prostredie: Vyberte si vonkajšie (IP65) boxy pre montáž na stĺp alebo stenu.
• Typ vlákna: Priraďte interné pigtaily (G.652D alebo G.657A) k vášmu distribučnému káblu.

Zhrnutie: Určovanie Kapacita svorkovnice z optických vlákien je kompromisom medzi nákladmi a zabezpečením do budúcnosti. Zatiaľ čo 12-jadrové boxy slúžiť potrebám vidieka a 48-jadrové boxy zvládnuť mestskú hustotu, 24-jadrový terminálový box z optických vlákien zostáva priemyselným štandardom pre väčšinu nasadení FTTH vďaka svojej flexibilite a efektívnej správe káblov.
