Rozbočovač PLC s optickými vláknami

Ako jeden z kľúčových produktov spoločnosti Ningbo Goshining Communication Technology Co., Ltd rozbočovač PLC s optickými vláknami (planar lightwave circuit splitter) je pasívne optické zariadenie vyvinuté na základe technológie planárneho optického vlnovodu. Používa sa na rovnomernú distribúciu jediného vstupného optického signálu do viacerých výstupných portov. Je kľúčovým komponentom v sieti optických vlákien (FTTH), pasívnej optickej siete (PON) a viacuzlovej siete na distribúciu optického signálu. Spoliehajúc sa na integrované schopnosti spoločnosti navrhovať, vyrábať a predávať celý rad produktov s optickými vláknami sa Ningbo Goshining zaviazal poskytovať zákazníkom vysokokvalitné, vysoko spoľahlivé PLC rozbočovače a komplexné riešenia pre optickú komunikáciu, aby uspokojili rôznorodé potreby od domáceho prístupu po chrbticové siete.

Pracovný princíp
PLC splitter využíva polovodičové procesy (ako je fotolitografia a leptanie) na vytváranie mikrooptických vlnovodných štruktúr na kremenných substrátoch. Potom, čo vstupný optický signál vstúpi do vetveného vlnovodu typu Y, kaskádová deliaca štruktúra sa použije na dosiahnutie 1xN alebo 2xN distribúcie optického výkonu. Princíp rozdelenia je založený na väzbe vidov a distribúcii energie elektromagnetického poľa vo vlnovode. Konštrukcia rozdeľovača PLC Ningbo Goshining optimalizuje parametre štruktúry vlnovodu, aby sa zabezpečila rovnomernosť a nízkostratové charakteristiky odklonu optického signálu, čím sa poskytuje stabilná distribúcia optického signálu pre FTTH, PON a iné scenáre.

Štruktúra jadra a balenie

1. Čip optického vlnovodu
Ako základná súčasť využíva čip vlnovodu vysoko čistý oxid kremičitý (SiO₂) alebo vysokovýkonné polymérne materiály a realizuje funkciu rozdelenia optického signálu prostredníctvom presných obvodov planárnych optických vlnovodov. Ningbo Goshining prísne kontroluje čistotu materiálov čipu a presnosť štruktúry vlnovodu, aby zabezpečila stabilitu optického výkonu a podporila flexibilnú konfiguráciu deliaceho pomeru od 1x2 do 2x64.

2. Pole vlákien
Vstupný/výstupný koniec využíva vysoko presné usporiadané jednovidové pole vlákien (zvyčajne vlákno G.652.D), ktoré je bezproblémovo pripojené k čipu vlnovodu pomocou rezania pod 8-stupňovým uhlom a technológie vysoko presnej spojky. Vlastný proces spájania spoločnosti zaisťuje presnosť zarovnania optického vlákna a vlnovodu, znižuje stratu vloženia a zlepšuje konzistenciu produktu.

3. Forma balenia
Ningbo Goshining poskytuje rôzne obalové riešenia, ktoré spĺňajú potreby rôznych scenárov:

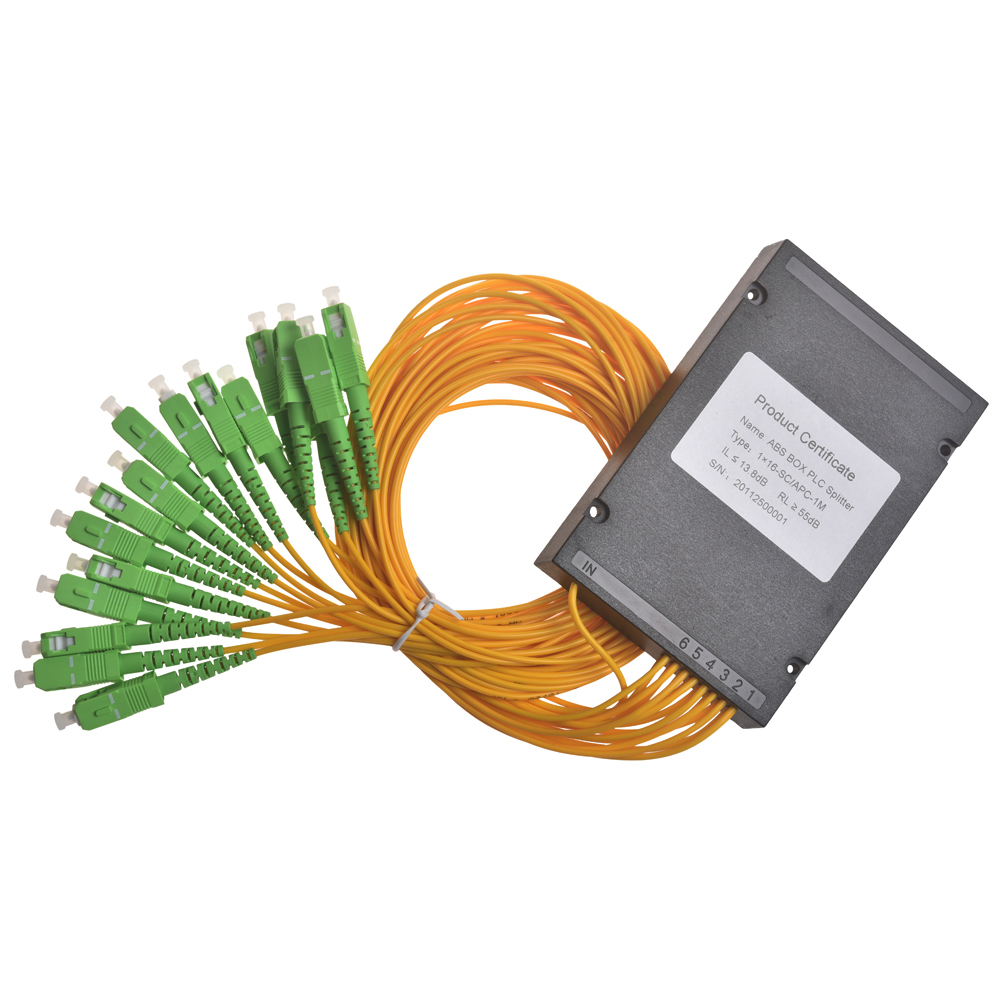

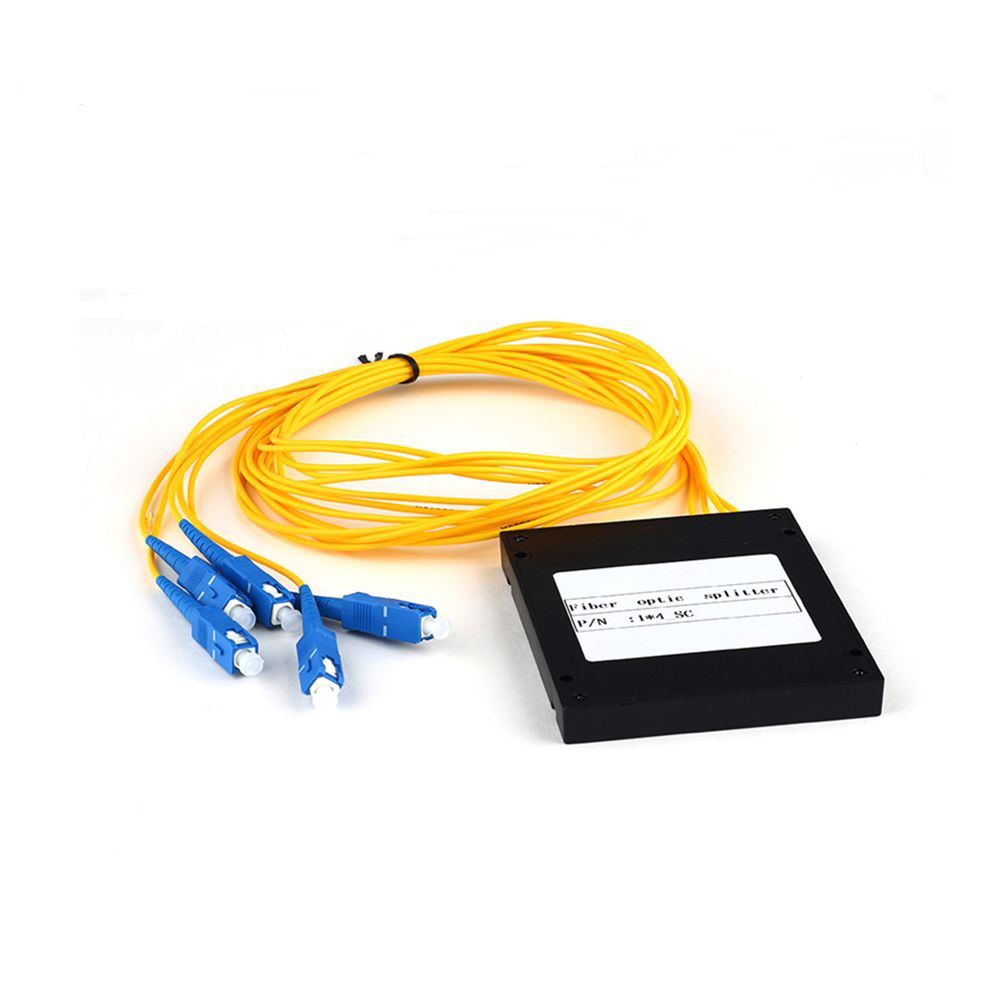

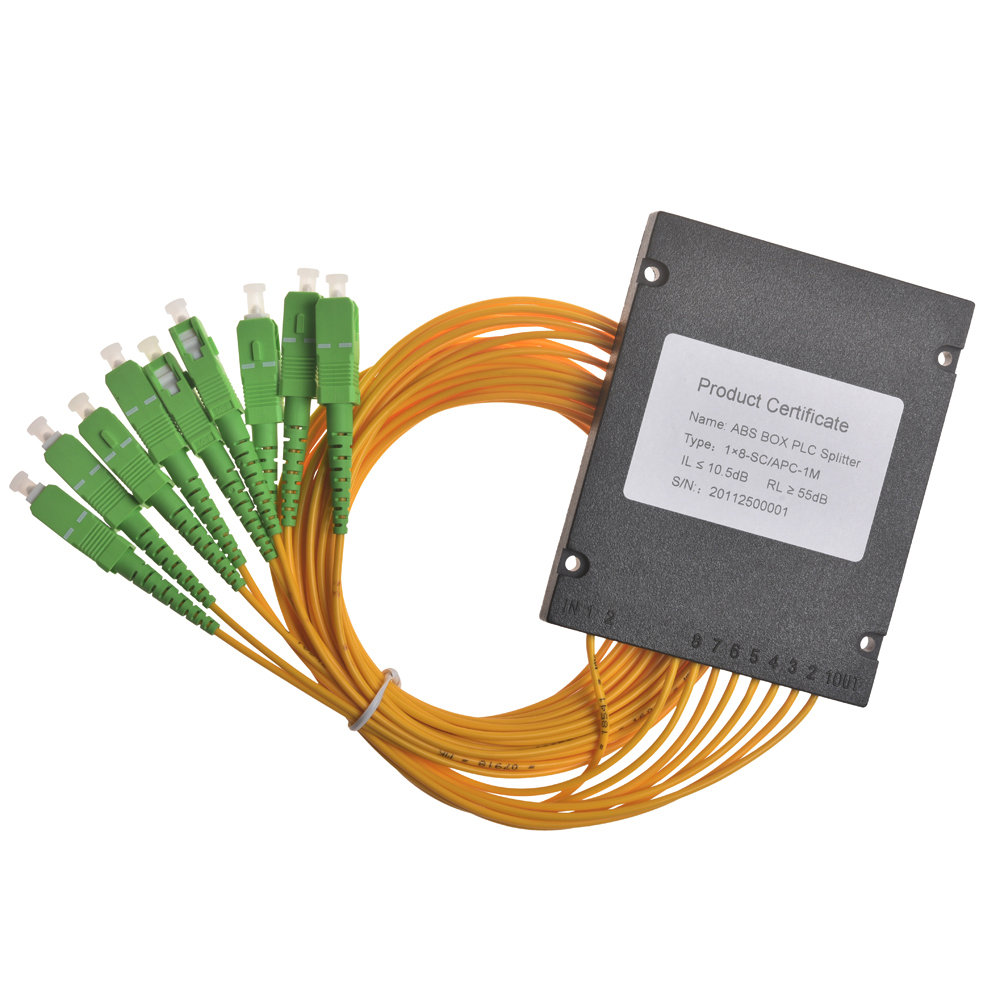

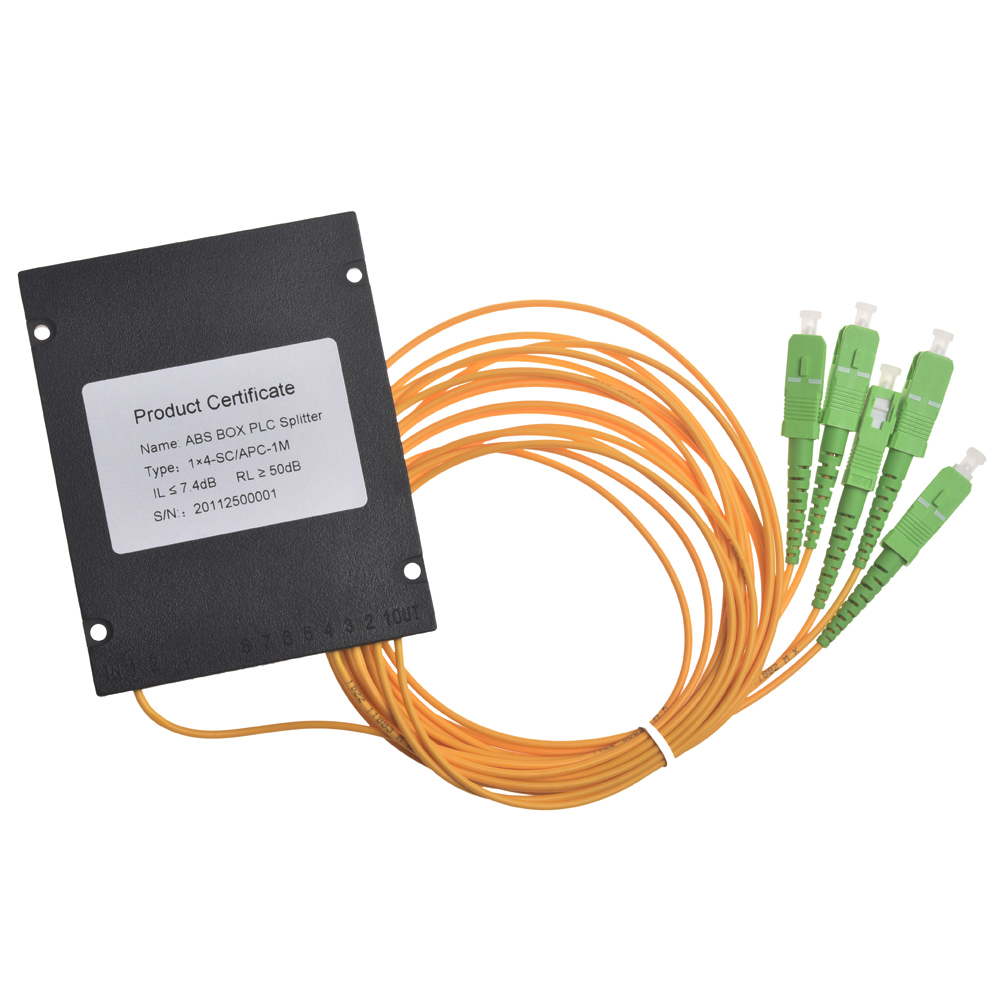

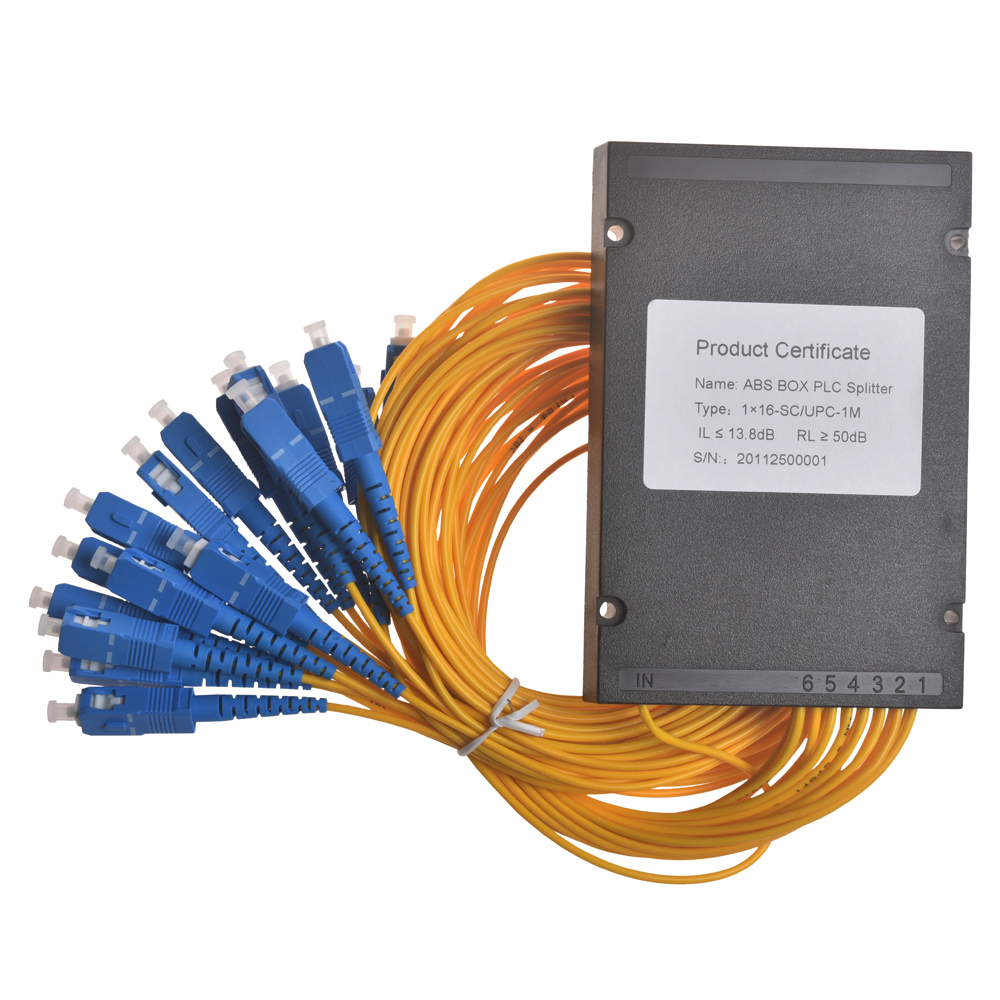

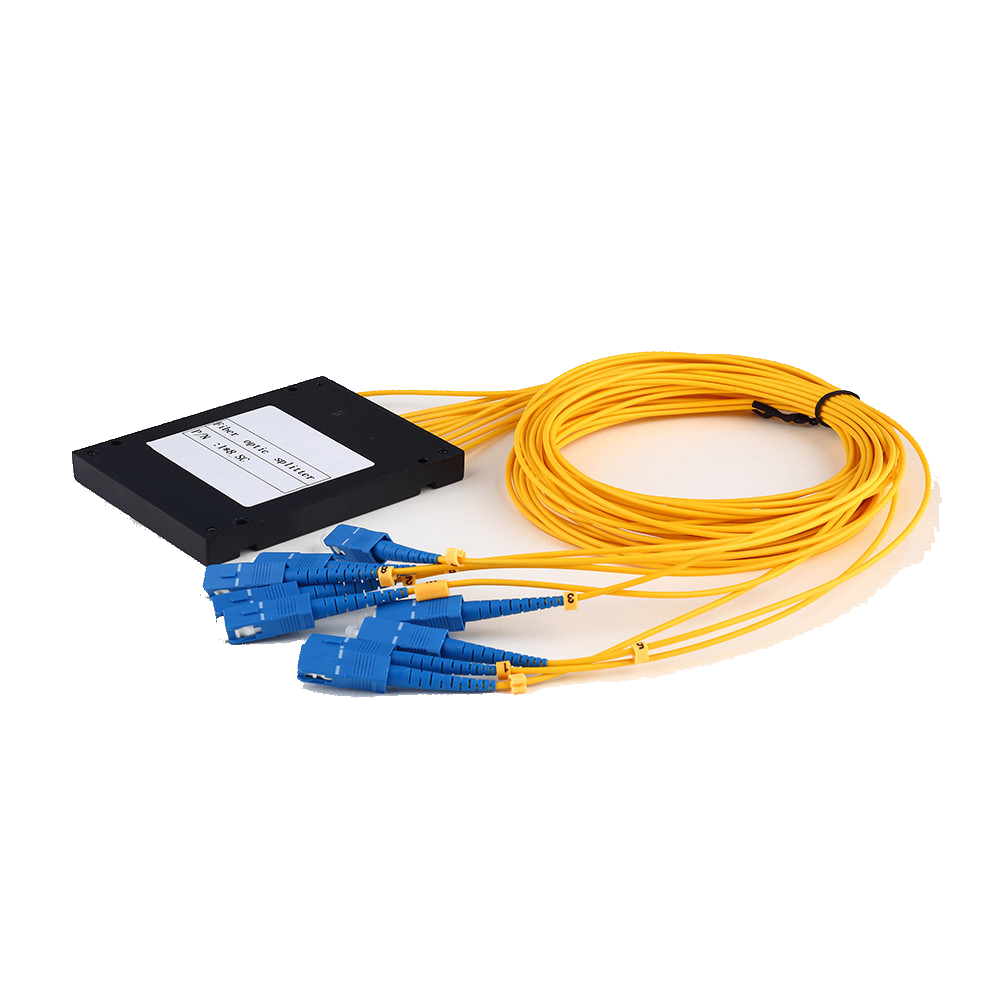

Mikro balenie (Micro): kompaktný dizajn ABS boxu, vhodný do vnútra optickej rozvodnej skrine;

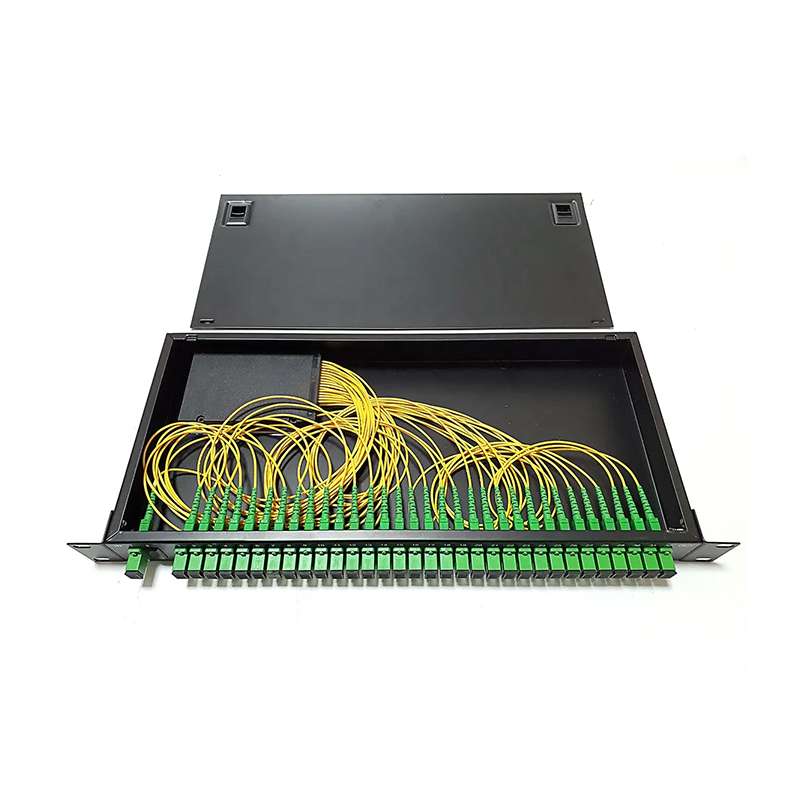

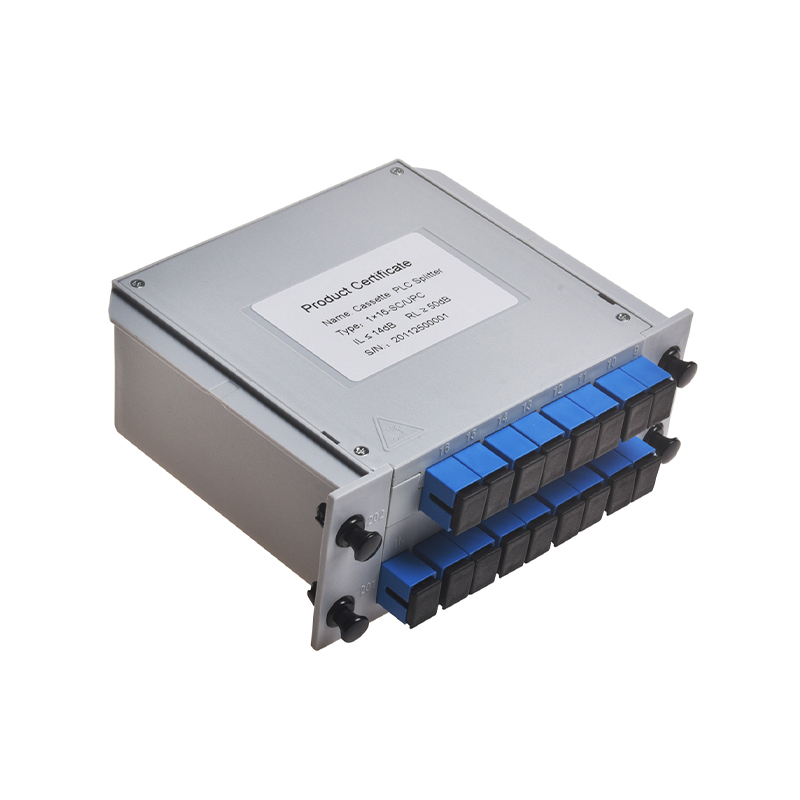

Modul/Plug-in balenie (Modul/Plug-in): štandardný 1U rackový modul, ľahko sa inštaluje do ODF racku;
Balenie podnosu (Tray): prispôsobené na spájanie vlákien alebo distribučnej krabici;

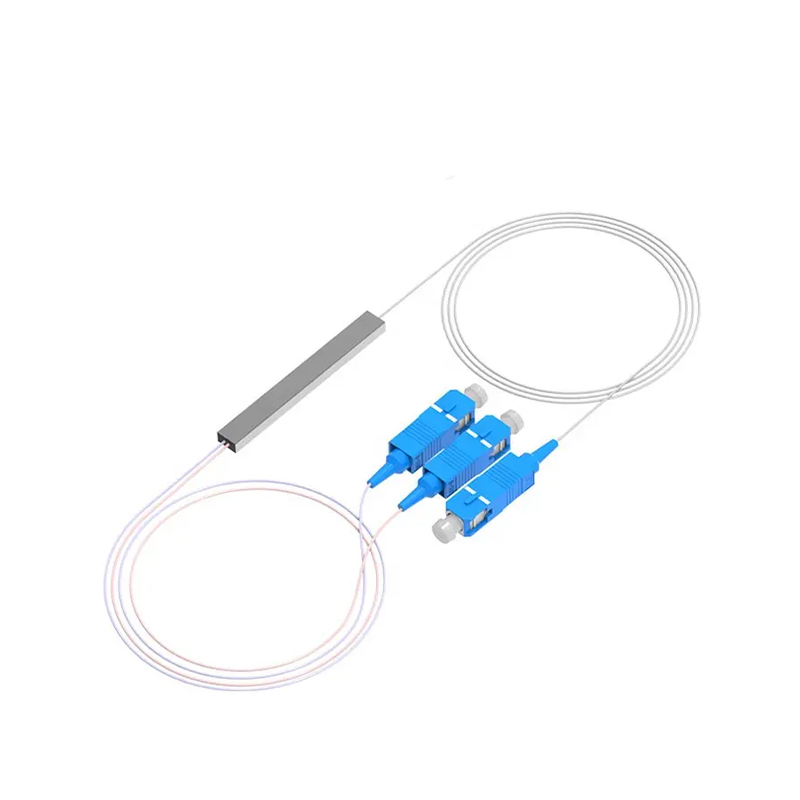

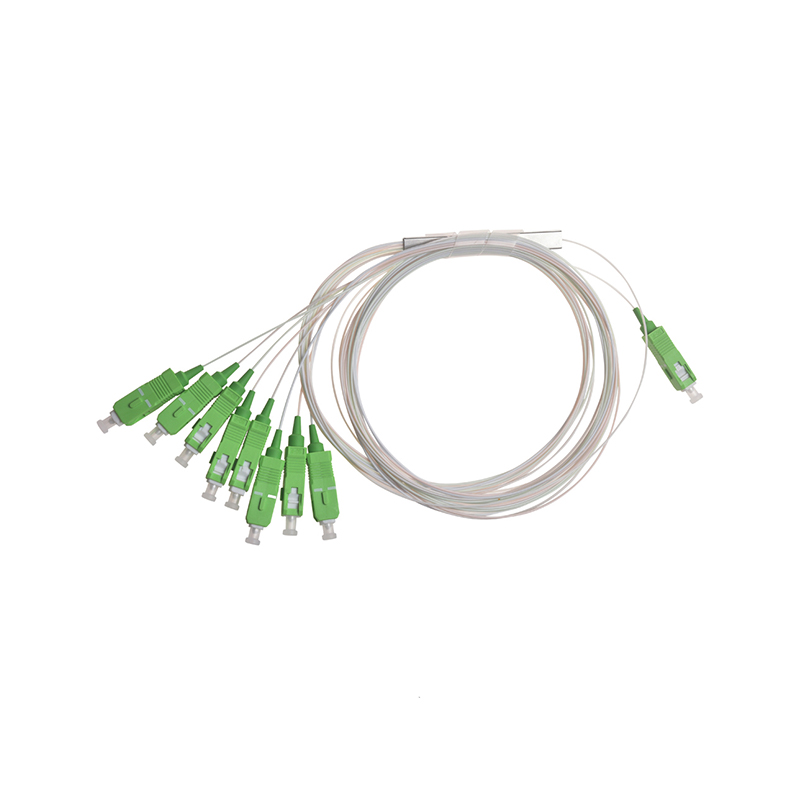

Obal z nehrdzavejúcej ocele (Blockless): dizajn s vysokou úrovňou ochrany, vhodný pre drsné prostredie, ako je vysoká teplota a vysoká vlhkosť.
Všetky balenia sú naplnené silikónom alebo živicou na zvýšenie mechanickej stability a odolnosti voči životnému prostrediu.

Kľúčové výkonové parametre
PLC splitter Ningbo Goshining prísne dodržiava priemyselné štandardy z hľadiska výkonu a optimalizuje kľúčové parametre na základe potrieb zákazníkov:
Delený pomer: podporuje flexibilné konfigurácie, ako napríklad 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Pracovná vlnová dĺžka: pokrýva jedno okno (1310/1490/1550nm), dvojité okno (1310/1490nm atď.) a celé pásmo (1260-1650nm);
Útlm vloženia (IL): typický Rozsah hodnôt je 3,6 dB (1x2) až 21,0 dB (1x64), čo je lepšie ako priemer v odvetví;
Rovnomernosť: Rozdiel vo vložnom útlme každého výstupného portu je ≤ 1,0 dB, čo zabezpečuje vyváženú distribúciu signálu;
Strata odrazu (RL): ≥55dB, znižuje rušenie odrazom signálu;
Strata závislá od polarizácie (PDL): ≤0,2 dB, prispôsobenie sa rôznym vstupom stavu polarizácie;
Prispôsobivosť k životnému prostrediu: prevádzková teplota -40 °C až 85 °C, teplota skladovania v rovnakom rozsahu, spĺňajúce požiadavky priemyselného použitia.
Hlavné aplikačné scenáre
Spoliehajúc sa na výhody celej škály produktov s optickými vláknami sú PLC rozbočovače Ningbo Goshining široko používané v nasledujúcich scenároch:

FTTH sieť: distribuuje diaľkový optický signál do viacerých užívateľských terminálov (ONT/ONU) v optickom distribučnom bode (ODP);
Systém PON: podpora optického vetvenia signálu EPON, GPON, XG-PON, NG-PON2 a ďalších technológií;
CATV optická sieť: realizácia viackanálovej distribúcie downstream vysielaných signálov;
Systém snímania optických vlákien: podpora viacbodového zberu a distribúcie signálu;
Dátové centrum/podniková sieť: prispôsobiť sa potrebám LAN a budovania optických káblov.
Okrem toho spoločnosť poskytuje prispôsobené služby, ktoré môžu upraviť pomer rozdelenia, formu balenia alebo integrovať ďalšie komponenty z optických vlákien (ako sú rýchle konektory, prepojky) podľa špeciálnych potrieb zákazníka, aby pomohli vytvoriť produkty súkromnej značky.

Kľúčové body výrobného procesu
Výroba PLC splitteru Ningbo Goshining sa riadi prísnym procesom kontroly kvality:
Nanášanie plátkov: pestovanie vysokočistej kremičitej vlnovodnej vrstvy na kremíkovom substráte;
Fotolitografia a leptanie: vytvorenie vopred nastaveného vlnovodu pomocou vystavenia UV žiareniu a reaktívneho iónového leptania (RIE);
Ošetrenie žíhaním: optimalizácia optických vlastností vlnovodu a zníženie prenosových strát;
Brúsenie a leštenie čelnej plochy: zabezpečenie rovinnosti a zvislosti čelnej plochy vlnovodu a zlepšenie účinnosti spojenia;
Spojka na zarovnanie vlákien: použitie vysoko presného zariadenia na dosiahnutie presného zarovnania a trvalého spojenia koncového čela optického vlákna a vlnovodu;
Testovanie výkonu: komplexné testovanie kľúčových parametrov, ako je útlm vloženia, uniformita a strata spätného toku;
Ochrana obalu: zostavenie obalu a jeho naplnenie ochranným lepidlom a absolvovanie testov environmentálnej spoľahlivosti, ako sú teplotné cykly a vibrácie.

Úvahy o výbere
Pomer pobočiek: Určuje sa podľa počtu používateľov siete alebo uzlov pobočiek (napríklad 1x32, 2x64).
Pracovná vlnová dĺžka: Zhoduje sa s vlnovou dĺžkou používanou systémom (jedno/dvojité/trojité okno).
Strata vložení: Musí byť zahrnutá v rozpočte na výkon prepojenia a vybrať produkty, ktoré spĺňajú požiadavky systémovej marže.
Forma balenia: Vyberte mikro, zásuvnú, vaničku alebo nerezovú rúrku podľa prostredia inštalácie (elektroinštalácia/rozvádzač/vonkajšie).
Prevádzková teplota: Vyberte si medzi komerčnými alebo priemyselnými teplotnými rozsahmi v závislosti od prostredia nasadenia (vnútorné/vonkajšie).
Súlad s normami Potvrdenie súladu s priemyselnými normami (napr. IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
