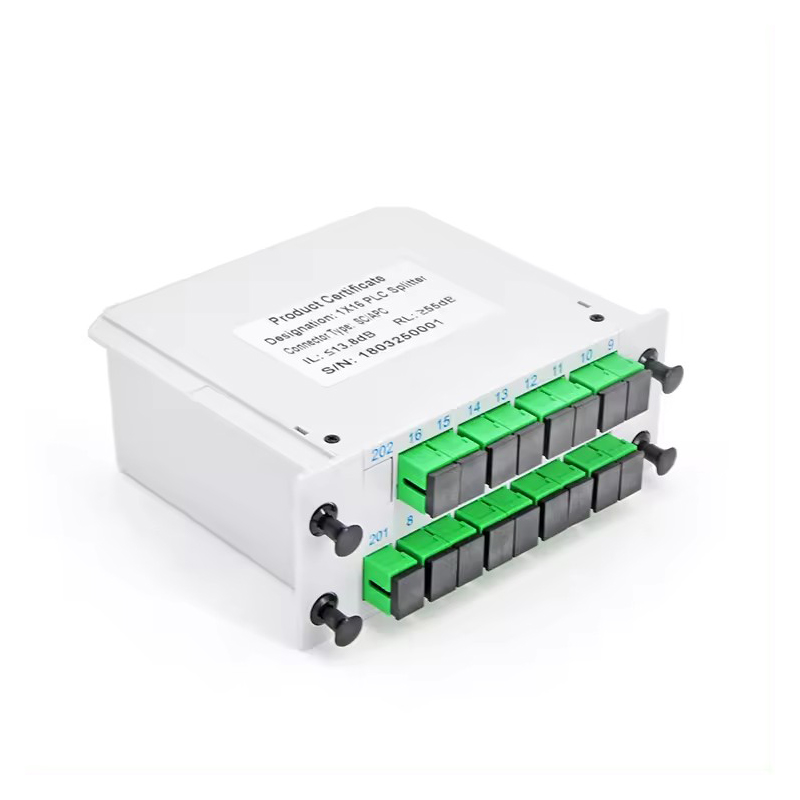

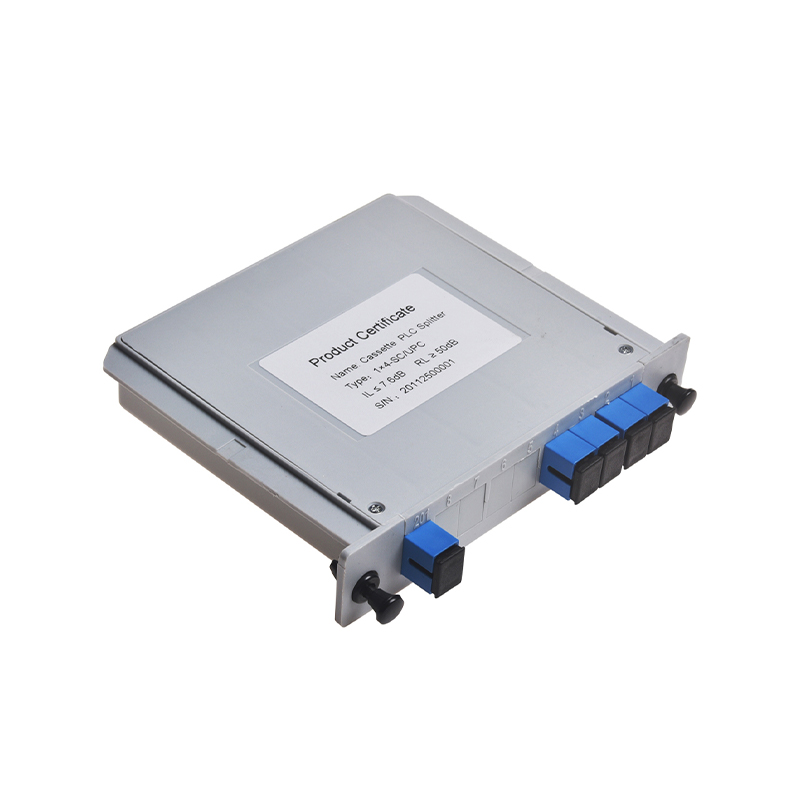

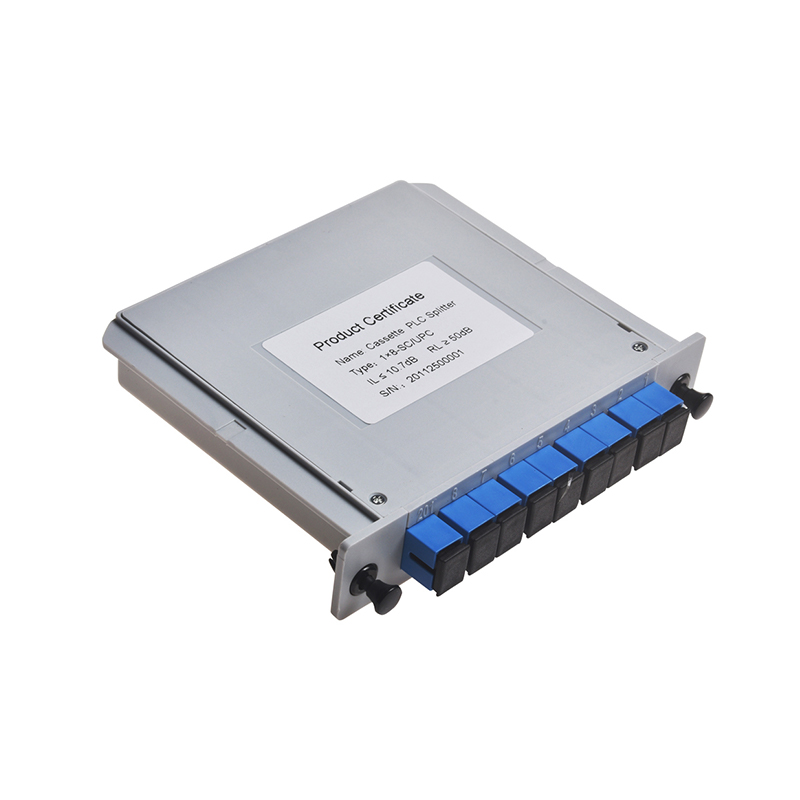

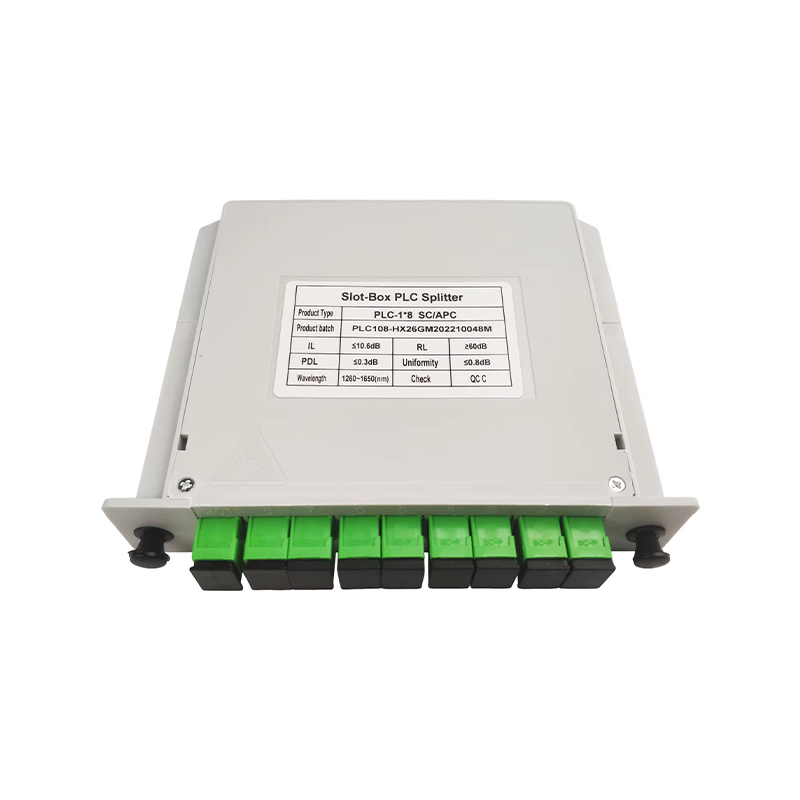

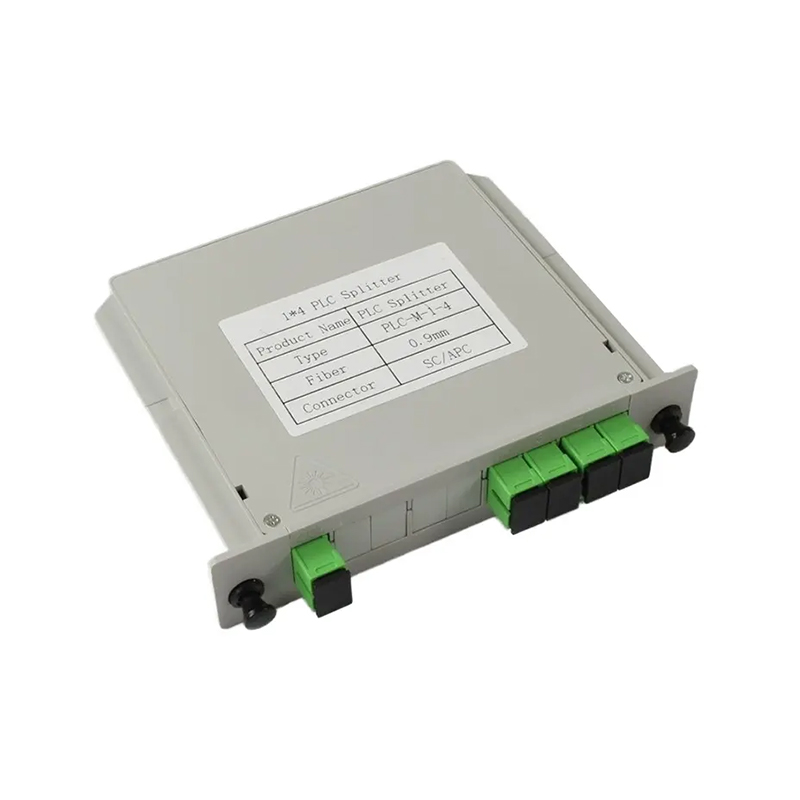

LGX kazetový optický PLC splitter

LGX Cassette Fiber Optic PLC Splitter podporuje rôzne typy vlákien a typy konektorov a je kompatibilný s rôznymi štandardnými panelmi LGX, vďaka čomu je mimoriadne flexibilný v dátových centrách, telekomunikačných sieťach a bezpečnostných sieťach.
LGX Cassette poskytuje rôzne deliace pomery, podporuje jednorežimové alebo viacrežimové vlákno a podľa potreby je možné prispôsobiť dĺžku a typ rozhrania. Jeho modulárny dizajn navyše uľahčuje nasadenie a rozširovanie, ktoré je vhodné pre sieťové potreby rôznych veľkostí.

O NÁS

Ningbo Goshining Communication Technology Co., Ltd. — je podnik, ktorý vyvíja, vyrába a predáva kompletný sortiment vláknovo-optických produktov s vysokokvalitným a prvotriednym servisom, čo nám umožňuje splniť všetky požiadavky zákazníkov a ponúkať komplexné služby. Naše produkty zahŕňajú rýchle konektory pre optické vlákna, patch káble, PLC rozbočovače, káble, rozvodné skrine, spojovacie spojky, svorkovnice atď. Ponúkame aj služby na zákazku, ktoré pomôžu vyvinúť vašu vlastnú značku.

Certifikát
Novinky
LGX kazetový optický PLC splitter Odborné znalosti z odvetvia

LGX kazetový optický PLC splitter je optické pasívne zariadenie založené na technológii planárneho optického vlnovodu (PLC), zabalené v modulárnom boxe štandardnej veľkosti LGX (Lucent Gateway Exchange). Jeho hlavnou funkciou je rovnomerné rozdelenie energie vstupného optického signálu do viacerých výstupných portov podľa prednastaveného deliaceho pomeru, aby sa realizoval prenos optických signálov z bodu do viacerých bodov.

1. Technológia jadra: PLC
Pracovný princíp: Presné optické vlnovodné dráhy sú vyrobené na kremennom substráte pomocou polovodičovej technológie. Vstupný optický signál je spojený a rozdelený v oblasti delenia vlnovodu.
Kľúčové vlastnosti:
Rozdelená rovnomernosť: Optický výkon každého výstupného portu je vysoko konzistentný.
Necitlivosť na vlnovú dĺžku: Môže pracovať stabilne v širokom rozsahu vlnových dĺžok 1260nm až 1650nm (pokrýva hlavné komunikačné pásmo jednovidového optického vlákna).
Vysoká stabilita a spoľahlivosť: Celosklená štruktúra dráhy, dobrá adaptabilita na životné prostredie a dlhá životnosť.
Kompaktnosť: Čip má malú veľkosť a ľahko sa dosahuje integrované balenie s vysokou hustotou.

2. Vlastnosti balenia krabice LGX
Balenie škatúľ LGX (Lucent Gateway Exchange) je dôležitým stelesnením štandardizovanej produkcie Ningbo Goshining. Prísne dodržiava medzinárodné normy, ako je IEC 61754. Typická šírka je násobok 1 palca (25,4 mm) a možno ju bez problémov prispôsobiť panelu adaptérov LGX štandardných distribučných rámov pre optické vlákna (ODF), distribučných boxov (ODB) a prepojovacích boxov (OCC).
Štandardizovaná veľkosť: Vyhovuje špecifikáciám plášťa LGX definovaným normou IEC 61754 a ďalšími normami (typická šírka 1 palec/násobky 25,4 mm), ľahko sa inštaluje do univerzálneho adaptérového panelu LGX štandardného rozvádzača optických vlákien (ODF), rozvádzača optických vlákien (ODB), rozvádzača s krížovým optickým vláknom (OCC).
Modulárny dizajn: Plug-and-play štruktúra zjednodušuje inštaláciu, údržbu, rozširovanie a procesy správy portov.
Ochrana portov: Poskytnite adaptéry (napríklad SC, LC, FC atď.) alebo vývody pigtailu na účinnú ochranu koncovej strany konektora optického vlákna.
Vnútorná štruktúra: Zvyčajne obsahuje rozdeľovací čip PLC, pole vstupných/výstupných vlákien (FA), zodpovedajúce lepidlo, výstužné komponenty atď., Zapuzdrené v kovovom alebo vysokopevnom plastovom plášti, aby sa zabezpečil optický výkon a mechanická pevnosť.

3. Hlavné technické parametre
Ningbo Goshining poskytuje celú škálu pomerov vetví od 1x2 do 1x64, 2x4 až 2x32 a môže prispôsobiť špeciálne produkty s pomerom vetvy podľa potrieb zákazníka.
Nasledujúce parametre sú typické špecifikácie a konkrétne hodnoty závisia od modelu (pomer vetví, typ portu):
Pomer vetví - Bežné: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; 2x4, 2x8, 2x16, 2x32 atď.
Prevádzková vlnová dĺžka - 1260nm ~ 1650nm (zvyčajne pokrýva jednorežimové systémové pásmo: pásmo O/E/S/C/L)
Vložená strata (IL) - teoretická minimálna hodnota odchýlka rovnomernosti dodatočnej straty. Príklad: Typická hodnota 1x32 je približne 16,5dB ~ 17,5dB
Rovnomernosť – charakterizuje rozdiel v strate každého výstupného portu. Príklad: ≤ 1,0 dB (1xN)
Strata závislá od polarizácie -- (PDL) ≤ 0,3 dB
Smerovosť/úbytok spätného toku -- (RL) ≥ 55 dB (koniec vstupu)
Prevádzková teplota -- 40 °C ~ 85 °C (priemyselný štandard)
Skladovacia teplota ---40°C ~ 85°C
Typ vlákna -- Jednorežimové vlákno G.652.D
Typ adaptéra -- SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC atď. (voliteľné)
Veľkosť balenia – štandardný LGX (napr. výška 1U môže obsahovať viacero modulov)

4. Typické aplikačné scenáre
Pasívna optická sieť (PON): Hlavný optický rozdeľovací uzol siete FTTx (Fibre to the Home/Building/Node) (napr. distribúcia signálu medzi OLT a viacerými ONU/ONT).
Fiber Distribution Frame/Box (ODF/ODB): Interná distribúcia a riadenie optickej trasy centrálnej počítačovej miestnosti a dátového centra.
Fiber to the Antenna (FTTA): Rozdelenie optického signálu v sieťach s distribuovaným bezdrôtovým prístupom (DAS) a 5G fronthaul/midhaul sieťach.
Káblová televízia (CATV): Viacbodová distribúcia optických signálov v HFC sieťach.
Test a meranie: Keď je potrebné distribuovať signál jedného svetelného zdroja do viacerých testovacích zariadení alebo monitorovacích bodov súčasne.

5. Body výberu a inštalácie
Split ratio: Určené podľa topológie siete a počtu koncových užívateľov.
Typ portu: Vyberte adaptér, ktorý sa zhoduje s existujúcim optickým konektorom (SC, LC, FC) a koncovou stranou (UPC modrý, APC zelený) v systéme.
Inštalačné prostredie: Potvrďte, že zariadenie (ODF/ODB) podporuje štandardnú inštaláciu kazetového modulu LGX.
Správa vlákien: Počas inštalácie dávajte pozor na polomer ohybu vlákna (≥ 30 mm), aby ste predišli nadmernému ohýbaniu alebo stláčaniu pigtailov.
Čistenie: Pred inštaláciou a pripojením je potrebné použiť profesionálne nástroje na čistenie koncového čela konektora vlákna a portu zariadenia.
