Všetko, čo potrebujete vedieť o kábloch z optických vlákien

V dnešnom prepojenom svete sa rýchle a stabilné internetové pripojenie stalo nevyhnutnou súčasťou práce a života. Ako jadro moderných komunikačných sietí, káble z optických vlákien spôsobili revolúciu v prenose dát svojim výnimočným výkonom. Pre mnohých však zostávajú do značnej miery neznámou oblasťou, prešpikovanou technickým žargónom.

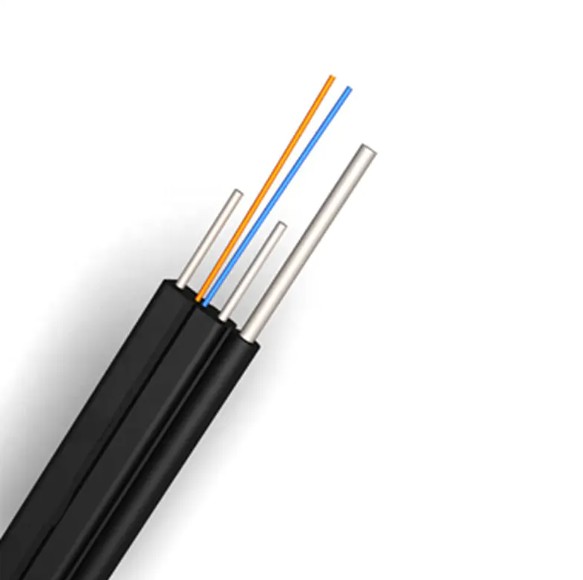

Čo je kábel z optických vlákien?

Kábel z optických vlákien je sieťové médium, ktoré využíva svetelné signály na prenos údajov. Na rozdiel od tradičných medených káblov, ktoré používajú na prenos informácií elektrické signály, jadro optického vlákna pozostáva z vlákien z vysoko čistého skla alebo plastu. Tieto vlákna prenášajú dáta vo forme svetelných impulzov. Spoliehajúc sa na fyzikálny princíp totálny vnútorný odraz , optické signály sa šíria vysokou rýchlosťou v jadre vlákna, čo zabraňuje ich ľahkému úniku, aj keď je ohnutý.

Typická štruktúra

Typický kábel z optických vlákien zvyčajne pozostáva z:

Táto viacvrstvová štruktúra poskytuje káblom z optických vlákien výhody, ako je vysoká rýchlosť, široká šírka pásma, nízky útlm, odolnosť voči elektromagnetickému rušeniu a prenos na veľké vzdialenosti.

Typy káblov z optických vlákien

Na základe toho, ako sa svetlo šíri cez vlákno, možno káble z optických vlákien rozdeliť do dvoch hlavných kategórií:

Jednorežimový optický kábel (SMF)

Priemer jadra vlákna je extrémne malý (približne 9 mikrónov) a svetlo sa šíri v jedinom priamom režime, čo vedie k minimálnemu rozptylu a skresleniu. Vďaka tomu je vhodný na prenos na dlhé vzdialenosti v desiatkach až stovkách kilometrov. Bežne sa používa v telekomunikačných chrbticových sieťach, metropolitných sieťach a podmorských komunikačných systémoch.

Multimódový optický kábel (MMF)

Jadro vlákna je hrubšie (50 alebo 62,5 mikrónov), čo umožňuje svetlu šíriť sa viacerými cestami. Vďaka tomu je relatívne lacný a vhodný na prenos na krátke vzdialenosti s veľkou šírkou pásma, ako napríklad v dátových centrách, lokálnych sieťach a kabeláži v budovách. V dôsledku modálnej disperzie je však jeho prenosová vzdialenosť a šírka pásma v porovnaní s jednovidovým vláknom obmedzená.

Konektory káblov z optických vlákien

Na pripojenie káblov z optických vlákien k prepínačom, smerovačom alebo iným zariadeniam sú potrebné špeciálne konektory a adaptéry z optických vlákien. Tieto konektory presne zarovnajú konce vlákien, aby zabezpečili hladký prenos optického signálu.

SC konektory

Konektor SC (Subscriber Connector) je jedným z najpoužívanejších konektorov z optických vlákien. Vyznačuje sa štvorcovým plastovým puzdrom s dizajnom push-pull snap-fit, čo uľahčuje inštaláciu a odstránenie. Medzi jeho výhody patrí nízka vložná strata, vysoká návratová strata a stabilný a spoľahlivý výkon.

Adaptéry z optických vlákien SC

Adaptér SC z optických vlákien je kľúčovým komponentom pre pripojenie dvoch SC konektorov. Zvyčajne ide o štvorcovú plastovú škatuľu s vnútorným keramickým puzdrom, ktoré presne zarovnáva jadrá vlákien dvoch SC konektorov, čo umožňuje optické spojenie. Adaptéry sú dostupné v simplexnom (spájajú jedno vlákno) alebo duplex (spájajú dve vlákna).

LC konektor

LC konektor (Lucent Connector) je preferovanou voľbou pre prostredia s vysokou hustotou kabeláže. Jeho kompaktná veľkosť, polovičná oproti SC konektoru, umožňuje umiestniť viac optických konektorov do rovnakého priestoru. Konektory LC tiež využívajú dizajn push-pull snap-on. Vďaka ich kompaktnému dizajnu a vynikajúcemu výkonu sú široko používané v priestorovo obmedzených prostrediach, ako sú dátové centrá a patch panely.

Adaptér z optických vlákien LC

Adaptér LC optických vlákien je tiež kompaktný a slúži na pripojenie dvoch LC konektorov. Typicky ide o duplexný dizajn, ktorý poskytuje riešenie pripojenia s vysokou hustotou vlákna a výrazne šetrí miesto v skrinke.

FC konektor

FC konektor (Ferrule Connector) má závitové pripojenie. Používatelia otáčajú konektor, aby ho utiahli, čo poskytuje veľmi stabilné pripojenie aj v prostrediach vystavených vibráciám alebo silným nárazom. FC konektory sa bežne vyskytujú v telekomunikačných zariadeniach, priemyselných riadiacich systémoch a presných prístrojoch.

FC optický adaptér

Adaptér z optických vlákien FC tiež využíva závitové pripojenie, ktoré poskytuje pevnú pripojovaciu platformu pre konektor FC a zabezpečuje stabilný prenos optického signálu aj v drsnom prostredí.

ST konektor

Konektor ST (Straight Tip) je konektor s bajonetovým uzamykacím mechanizmom, ktorý má podobný tvar ako konektor BNC. Vyžaduje zatočenie, aby zapadol na miesto a bol kedysi veľmi populárnym typom konektora v sieťach s optickými vláknami. Avšak kvôli väčším rozmerom a menej pohodlnému uzamykaciemu mechanizmu ako SC a LC konektory boli ST konektory postupne vyradené z nových sieťových nasadení, no stále ich možno nájsť v niektorých starších zariadeniach a sieťach.

Adaptér z optických vlákien ST

Adaptéry z optických vlákien ST spájajú dva konektory ST. Ich bajonetový dizajn zaisťuje bezpečné pripojenie a bežne sa používajú v starších LAN zariadeniach.

Kábel z optických vlákien sa vďaka svojmu vynikajúcemu výkonu stal neodmysliteľnou súčasťou moderných komunikačných sietí. Či už plánujete podnikovú sieť, budujete dátové centrum alebo sa jednoducho zaujímate o komunikačné technológie, pochopenie rôznych typov, štruktúr a spôsobov pripojenia káblov z optických vlákien vám pomôže lepšie pochopiť a využiť túto výkonnú technológiu, ktorá poskytuje pevný základ pre náš digitálny život.
