Rozvádzač z optických vlákien (FDB) je základným zariadením v komunikačných sieťach z optických vlákien. Poskytuje bezpečný, centralizovaný riadiaci bod pre optické káble vstupujúce do budov alebo do užívateľských terminálov. Či už ide o rozsiahle priemyselné projekty, dátové centrá alebo riešenia typu FTTH (Fibre-to-the-home), správne používanie FDB je kľúčové pre zabezpečenie stabilného prenosu optického signálu a zlepšenie efektívnosti údržby siete.
Kľúčové funkcie a štruktúra rozvádzača z optických vlákien

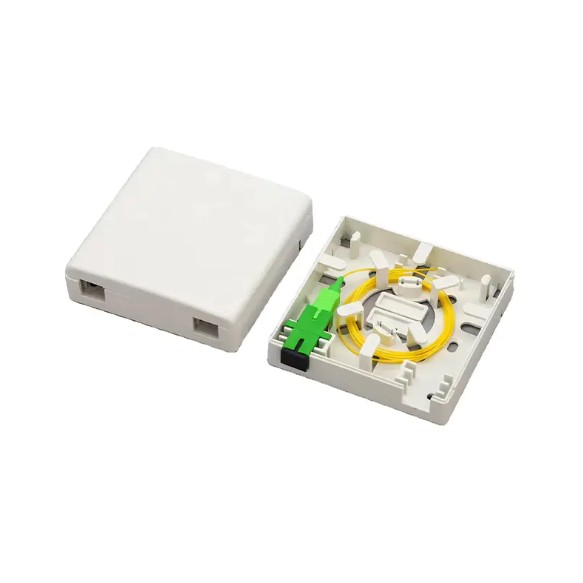

Primárne funkcie a patch panely z optických vlákien slúžia na zabezpečenie, ochranu, spájanie, ukončenie a distribúciu optických káblov. Zvyčajne pozostáva z puzdra škatule, vnútorného konektora z optických vlákien, spojovacej priehradky, zariadenia na ukladanie vlákien a káblových úchytov. Pochopenie týchto komponentov uľahčí lepšiu prevádzku a údržbu:
- Vstup a upevnenie kábla: Chráni optické káble pred mechanickým poškodením pri vstupe do rozvodnej skrine a zabezpečuje ich proti pohybu.
- Spájanie a skladovanie vlákien: Poskytuje čisté a bezpečné miesto na spájanie vlákien. Spojené vlákna sa potom zvinú a uložia do spojovacej misky na ochranu konektorov vlákien.
- Oprava a pripojenie optických vlákien: Pripojte jadrá spájaných vlákien k prepojovacím káblom pomocou adaptérov (ako sú káble SC a LC), aby ste vytvorili pripojenia k externým optickým zariadeniam (ako sú prepínače z optických vlákien a vysielače s prijímačom). To je to, čo znamená "náplasť".
Kroky na správne používanie náplasti z optických vlákien
1. Inštalácia a upevnenie
Prepojovací box z optických vlákien by mal byť inštalovaný na suchom, čistom a ľahko dostupnom mieste, ako je komunikačná miestnosť, miestnosť s vybavením alebo stena chodby.
- Výber lokality: Zabezpečte, aby okolitá teplota a vlhkosť spĺňali požiadavky na zariadenie a aby bol dostatočný priestor na prevádzku a budúce rozšírenie.
- Zabezpečenie: Pripevnite patch box k stene alebo stojanu pomocou upevňovacích prvkov, ako sú rozperné skrutky. Udržujte krabicu rovno.
2. Vstup a upevnenie kábla
- Odizolovanie: Odizolujte kábel z optických vlákien podľa potreby a ponechajte vhodnú dĺžku pre vstup do oblasti spájania.
- Zabezpečenie: Na upevnenie výstužného jadra a vonkajšieho plášťa optického kábla v kryte použite káblové svorky alebo káblové zväzky, aby vydržali napätie a chránili optické vlákno pred namáhaním.
3. Spájanie a navíjanie vlákien
- Príprava vláknitého jadra: Pripravte holé vlákno optického kábla a holé vlákno vlákna pigtailu. Jeden koniec pigtailu obsahuje holé vlákno na spájanie; druhý koniec obsahuje konektor na zasunutie do panelu.
- Spájanie: Na presné spájanie použite zváračku vlákien, aby ste minimalizovali straty pri spájaní.
- Skladovanie a ochrana: Chráňte spojený spoj pomocou zmršťovacej hadičky a úhľadne ho stočte do spojovacej dosky. Polomer ohybu vlákna počas navíjania by nemal byť menší ako minimum špecifikované výrobcom vlákna, typicky nie menej ako 40 mm, aby sa zabránilo zvýšeným stratám vlákna.
4. Zapojenie a pripojenie
- Spájanie: Zasuňte konektor (napríklad SC konektor) na fúzne spájanom vláknovom pigtaile do adaptéra na prepojovacom paneli z optických vlákien.
- Pripojenie prepojovacím káblom: Na pripojenie adaptéra na paneli k externému komunikačnému zariadeniu použite prepojovacie káble z optických vlákien. Uistite sa, že model prepojovacieho kábla zodpovedá typu adaptéra.
Tipy na správu na optimalizáciu používania prepojovacích panelov z optických vlákien
Efektívne patch panely z optických vlákien manažment môže výrazne znížiť poruchovosť siete a náklady na údržbu.
- Jasné označenie: Jasne označte každé vlákno, port a prepojovací kábel, uveďte ich začiatočný a koncový bod, ako aj účel (napríklad „uplink“ alebo „prístup používateľa“).
- Správa káblov: Použite káblové zväzky alebo káblové svorky na úhľadné spojenie prepojovacích káblov z optických vlákien a uložených vlákien v kryte, aby ste zabránili zosieťovaniu a zamotaniu a zabezpečili hladké prúdenie vzduchu.
- Pravidelná kontrola: Pravidelne kontrolujte vnútro prepojovacieho panela, aby ste sa uistili, že je bez prachu a vlhkosti a či sú všetky pripojenia bezpečné a spoľahlivé. V prípade potreby použite na kontrolu sily optického signálu merač optického výkonu.
Optické patch panely slúžia ako most spájajúci optické káblové vedenia a koncové zariadenia. Kvalita ich využívania a riadenia priamo určuje výkon celej optickej komunikačnej siete. Prostredníctvom štandardizovaných inštalačných procesov a prepracovaného manažmentu možno maximalizovať spoľahlivosť a efektivitu prenosu siete z optických vlákien, čo používateľom poskytuje stabilný a vysokorýchlostný prenos dát.
