Čo je to planar Lightwave Circuit Splitter (PLC)?

2025-11-01

V dnešnom rýchlo sa rozvíjajúcom informačnom veku sa komunikačné siete z optických vlákien stali základným kameňom prenosu dát. Či už ide o Fibre to the Home (FTTH), pasívne optické siete (PON) alebo dátové centrá, základný komponent je nevyhnutný – Planar Lightwave Circuit Splitter (PLC) .

PLC je zariadenie na riadenie optického výkonu založené na technológii planárneho vlnovodu (PLC). Jeho hlavnou funkciou je rovnomerne alebo proporcionálne rozdeliť optický signál z jedného alebo dvoch optických vlákien do viacerých optických signálov a distribuovať ich viacerým koncovým používateľom alebo zariadeniam. Jednoducho povedané, funguje ako „policajt s optickým signálom“, ktorý je zodpovedný za distribúciu signálu proti smeru prúdu do viacerých trás.

Základná technológia a pracovný princíp: PLC rozbočovače

Rozbočovače PLC sa vyrábajú pomocou pokročilých polovodičových procesov (ako sú sklenené vlnovody z oxidu kremičitého). Štruktúry optického vlnovodu sa vytvárajú na veľmi malom čipe procesmi, ako je fotolitografia a leptanie, čo umožňuje spájanie, delenie a distribúciu optických signálov. Táto technológia ponúka výhody, ako je vysoká presnosť, malá veľkosť, široký rozsah prevádzkových vlnových dĺžok a vysoká spoľahlivosť.

Kľúčové vlastnosti a výhody PLC splitterov

V porovnaní s tradičnými tavenými biconical kužeľovými (FBT) rozbočovačmi, optické vlákna PLC rozbočovače ponúkajú významné výhody v moderných optických komunikačných sieťach:

Vynikajúca rovnomernosť deliaceho pomeru: Zabezpečuje minimálny rozdiel v optickom výkone pridelenom každému výstupnému portu, čo je kľúčové pre vysokokvalitnú komunikáciu v sieťach PON.
Kompaktný a kompaktný: Malá veľkosť PLC čipu uľahčuje balenie do rôznych foriem produktov, ako sú krabicové rozdeľovače a miniatúrne rozdeľovače, čo umožňuje pohodlnú inštaláciu v stiesnených priestoroch.
Nízka strata vloženia: Minimálna strata energie nastáva, keď optický signál prechádza cez rozdeľovač, čím je zaistená prenosová vzdialenosť aj kvalita signálu.
Široká prevádzková vlnová dĺžka: Pracuje v rozsahu 1260 až 1650 nm, čím spĺňa aplikačné požiadavky rôznych technológií PON, ako sú EPON a GPON.
Vysoká spoľahlivosť a stabilita: Vďaka použitiu robustného obalu a vysokokvalitných materiálov môže fungovať stabilne po dlhú dobu v drsnom prostredí.

Aplikácie PLC splitterov v optických sieťach

Optické vlákna PLC rozbočovače sú nepostrádateľným základným komponentom v pasívnych optických sieťach (PON) a sú široko používané v rôznych scenároch:

Fiber to the Home (FTTH)

Medzi centrálou (OLT) a užívateľskou jednotkou (ONU) distribuuje PLC splitter optický signál z jedného OLT portu desiatkam alebo dokonca stovkám používateľov. To je rozhodujúce pre umožnenie domáceho širokopásmového prístupu.

Dátové centrá

Používa sa na distribúciu a smerovanie optického signálu, aby sa splnili požiadavky na pripojenie s vysokou hustotou a vysokorýchlostný prenos dát.

Senzorové siete z optických vlákien

Používa sa na monitorovanie a distribúciu signálu.

Spoločné špecifikácie zahŕňajú rozbočovače 1x2, 1x4, 1x8, 1x16, 1x32 a dokonca aj 1x64, ktoré spĺňajú požiadavky na dizajn sietí rôznych veľkostí.

Ako si vybrať vysokokvalitný rozbočovač PLC s optickými vláknami?

Pri výbere PLC rozbočovača optických vlákien by sa mali uprednostniť nasledujúce technické parametre a faktory:

Deliaci pomer a počet portov: Určte požadované špecifikácie rozdelenia na základe skutočného návrhu siete.
Strata vloženia (IL): Nižšia strata je lepšia.
Návratová strata (RL): Vyššia hodnota RL znamená menej odrazený signál a lepší výkon.
Jednotnosť: Uistite sa, že rozdiel v distribúcii energie medzi výstupnými portami je v prijateľnom rozsahu.

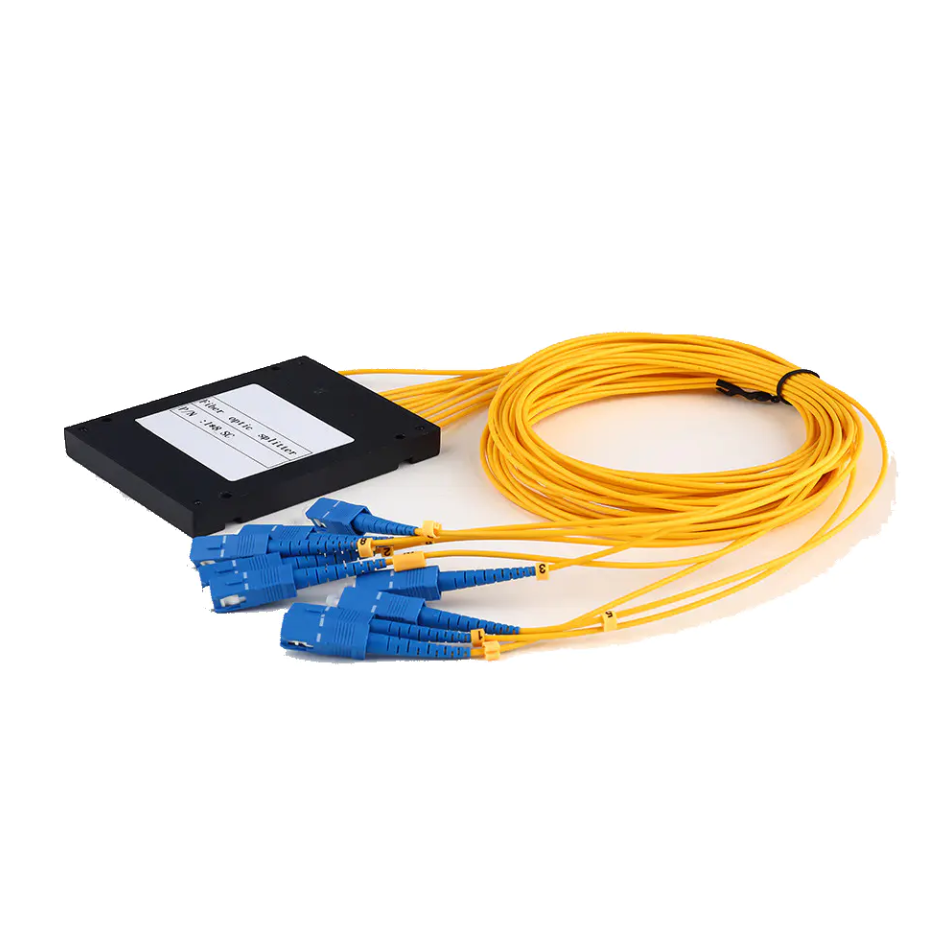

Typ balenia: Vyberte si z holého vlákna, pásky, miniatúrnej oceľovej trubice, ABS boxu alebo typu montáže do racku podľa prostredia inštalácie.

Stručne povedané, výkon optických vlákien je výkonným nástrojom na „rozdeľovanie“ v komunikačných sieťach z optických vlákien PLC splitter priamo určuje efektivitu a spoľahlivosť celej siete. S hĺbkovým vývojom technológií, ako sú 5G a cloud computing, sa budú požiadavky na PLC splitter a ich výkon naďalej zvyšovať, čo poháňa odvetvie optickej komunikácie smerom k efektívnejšej a inteligentnejšej budúcnosti.
