Ako si vybrať kábel z optických vlákien?

2026-01-31

Pri výbere a Kábel z optických vlákien , hlavný záver je: musíte zodpovedať typu kábla na základe aplikačného prostredia (vnútorné/vonkajšie), prenosovej vzdialenosti a požiadaviek na šírku pásma. Pre potreby na veľké vzdialenosti s veľkou šírkou pásma (ako je komunikácia medzi budovami), Jednorežimové vlákno (OS2) je prvou voľbou; pre nákladovo efektívne pripojenia na krátke vzdialenosti v rámci dátových centier, Viacrežimové vlákno (OM3/OM4) je lepšie riešenie. Okrem toho materiál vonkajšieho plášťa (ako OFNR alebo LSZH) musí spĺňať miestne požiarne bezpečnostné predpisy.

Definujte prenosovú vzdialenosť: Single-mode vs. Multi-mode

Prvým krokom pri výbere a Kábel z optických vlákien je určiť váš prenosový dosah. Optické vlákna sa delia hlavne do dvoch kategórií s výraznými rozdielmi vo fyzickom výkone a nákladoch.

Jednorežimové vlákno (SMF): Má extrémne malý priemer jadra (približne 9 mikrónov), ktorý umožňuje šírenie iba jedného svetelného lúča. Je vhodný na prenos na dlhé vzdialenosti 10 km alebo ešte ďalej. Bežným štandardom je OS2 .

Vlákno s viacerými režimami (MMF): Má väčší priemer jadra (50 alebo 62,5 mikrónov), čo umožňuje súčasné šírenie viacerých svetelných signálov. Je vhodný pre krátke vzdialenosti do 550 metrov, ako sú podnikové interné siete alebo serverové miestnosti.

Výkonnostná metrika	Jeden režim (OS2)	Viacnásobný režim (OM3/OM4)
Svetelný zdroj	laser	LED alebo VCSEL
Typická vzdialenosť	Dojazd 10-40 km	300 m - 550 m (v závislosti od rýchlosti)
Náklady na kabeláž	Kábel je lacný, transceivery drahé	Kábel o niečo viac, transceivery lacné
Šírka pásma	Takmer neobmedzene	So vzdialenosťou klesá

Prispôsobte sa prostrediu aplikácie: Hodnoty v interiéri, exteriéri a plameňoch

Trvanlivosť a Kábel z optických vlákien závisí od dizajnu vonkajšieho plášťa. V drsných vonkajších prostrediach nemôžete použiť štandardný vnútorný prepojovací kábel.

Vnútorný kábel z optických vlákien

Zameriava sa na flexibilitu a požiarnu odolnosť. Typicky používa dizajn s pevným nárazníkom pre ľahké odizolovanie a pripojenie.

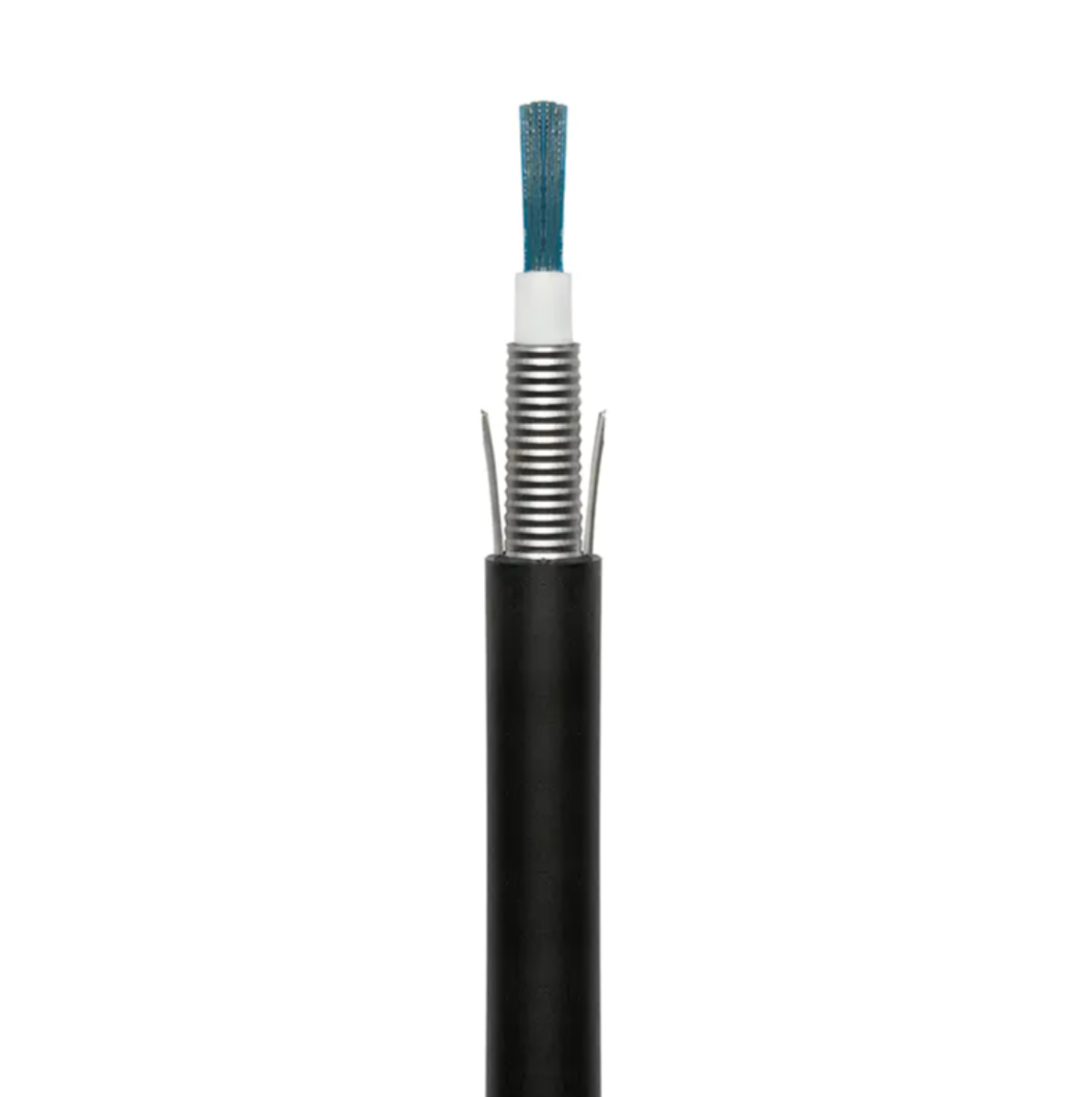

Vonkajší kábel z optických vlákien

Vyžaduje vodotesnosť, odolnosť proti UV žiareniu a odolnosť proti hlodavcom. Zvyčajne využíva a voľne rúrkovitá lanková štruktúra naplnené gélom blokujúcim vodu.

Vnútorný/vonkajší univerzálny typ

Kombinuje dvojakú charakteristiku, často používanú v scenároch, kde sa vlákno privádza z exteriéru do budovy bez potreby prechodného spájania.

Príklad: Pri zapájaní vertikálnych šácht (stúpačky) vo výškových budovách, OFNR musia sa použiť menovité káble; ak ide o pretlakový priestor (Plenum), OFNP musia sa použiť káble s vyššou retardáciou horenia, aby sa v prípade požiaru neuvoľnilo veľké množstvo toxického dymu.

Zvážte základné požiadavky na počet a budúce rozšírenie

Základný počet a Kábel z optických vlákien určuje jeho kapacitu súbežného spracovania. Pri plánovaní by ste mali vychádzať nielen z aktuálnych potrieb, ale aj rezervovať 20 % – 30 % nadbytočnosť.

Duplex: Najbežnejšia konfigurácia, jedna na odosielanie a druhá na príjem.
Viacvláknový kufor: Bežné špecifikácie zahŕňajú 12-jadrový, 24-jadrový a dokonca 144-jadrový. V vopred ukončených systémoch MTP/MPO s vysokou hustotou sú 12- alebo 24-jadrové vlákna základom pre budovanie sietí 40G alebo 100G.

Priraďte typy konektorov a mechanické vlastnosti

Zabezpečte Kábel z optických vlákien je kompatibilný s vaším existujúcim sieťovým zariadením.

Rozhranie konektora: Medzi bežné typy patrí LC (miniaturizované rozhranie, hlavný prúd v dátových centrách), SC (často používané v sieťach s prístupom operátora) a ST (používa sa v starších zariadeniach alebo priemyselnom monitorovaní).
Pevnosť v ťahu: Ak je potrebné vlákno pretiahnuť cez dlhé vedenia, musíte skontrolovať jeho maximálne povolené napätie (zvyčajne v Newtonoch, N).

Odporúčania na vyváženie nákladov a výkonu

Pri skutočnom obstarávaní veľa ľudí bojuje s nákladmi. Pozrite si nasledujúce návrhy:

1. Krátka vzdialenosť (<300 m) a obmedzený rozpočet: Vyberte si viacrežimové vlákno OM3/OM4. Hoci samotný kábel je o niečo drahší, zodpovedajúce optické moduly (SFP) sú približne o 30 % - 50 % lacnejšie ako jednorežimové moduly.
2. Úvahy o dlhej vzdialenosti alebo budúcej odolnosti: Priamo položte single-mode OS2. Napriek vyšším počiatočným investíciám do vybavenia podporuje bezproblémový upgrade na 400G alebo ešte vyššie rýchlosti v budúcnosti.
