Ako nainštalovať rýchly konektor z optických vlákien?

2026-01-23

Inštalácia rýchleho konektora z optických vlákien je kľúčovou zručnosťou pre FTTH (Fibre to the Home) a údržbu na mieste. Jednoducho povedané, proces inštalácie zahŕňa štyri základné kroky: odizolovanie a čistenie vlákna, odštiepenie vlákna, jeho vloženie a zaistenie a nakoniec uzamknutie krytu. Táto technológia spájania za studena eliminuje potrebu drahých zváračiek, čo umožňuje vysokokvalitné spojenia v priebehu niekoľkých minút s použitím iba jednoduchých odizolovačov a štiepačiek.

Čo je rýchly konektor z optických vlákien?

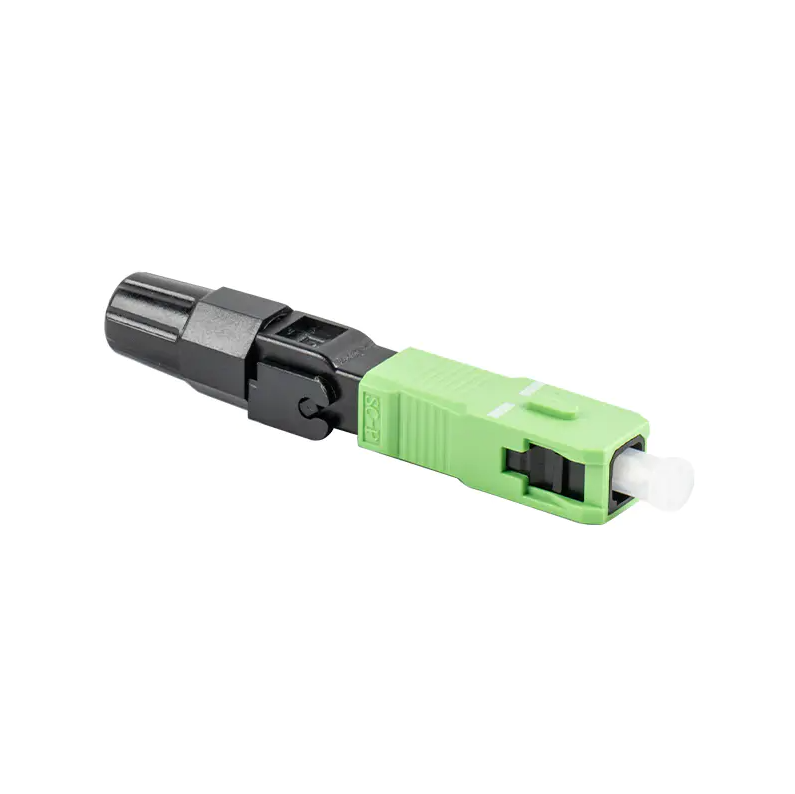

A Rýchly konektor z optických vlákien , bežne označovaný ako "konektor za studena" v priemysle, je vopred vyleštený konektor továrenskej kvality. Obsahuje vopred nainštalované vlákno a gél zodpovedajúci indexu lomu. Pri inštalácii sa pripravené vlákno jednoducho vloží do jeho V-drážky pre mechanické spojenie. Je široko používaný v optických rozbočovačoch, distribučných rámoch a termináloch ONU.

Nástroje potrebné pred inštaláciou

Pred začatím sa uistite, že máte nasledujúce profesionálne nástroje na zaručenie kvality pripojenia:

Mlynárske kliešte/odizolovače drôtu: Používajú sa na odizolovanie povlaku vlákien.
Odizolovač vlákien s pevnou dĺžkou: Zaisťuje presnú dĺžku odizolovania vlákien.
Sekačka vlákien: kritický nástroj, ktorý určuje rovinnosť čelnej plochy vlákna.
Utierky nepúšťajúce vlákna a alkohol (čistota 99 % alebo vyššia): Používajú sa na dôkladné čistenie jadra vlákna.
Pero s červeným svetlom (voliteľné): Používa sa na testovanie kontinuity pripojenia.

Podrobné kroky inštalácie

1. Vloženie koncovky a odizolovanie vlákna

Najprv vopred vložte rýchly konektor z optických vlákien na vlákne. Potom použite odstraňovač vlákien s pevnou dĺžkou na odizolovanie vonkajšieho plášťa a povlaku vlákna. Štandardom je odizolovať približne 50 mm vonkajšieho ochranného plášťa, čím sa odkryje približne 20 mm holých vlákien (konkrétna dĺžka závisí od pokynov značky konektora).

2. Čistenie vlákna

Toto je najľahšie prehliadnuteľný, ale najdôležitejší krok. Na dôkladné utretie holých vlákien použite handričku, ktorá nepúšťa vlákna, namočenú v alkohole. Zvuk „škrípanie“ znamená, že je čistý. Už sa nedotýkajte vyčisteného vlákna rukami.

3. Presné štiepanie

Umiestnite vlákno do vodiacej drážky sekáča. Rýchly konektor z optických vlákiens majú prísne požiadavky na dĺžku štiepenia (zvyčajne je dĺžka holých vlákien 10-12 mm). Uistite sa, že čelná plocha je rovná a bez otrepov.

4. Vloženie a mechanické zaistenie

Pomaly vložte optické vlákno do tela konektora, kým vlákno neukáže mierny oblúk. To znamená, že jadro vlákna je v tesnom kontakte s vopred nainštalovaným vláknom. V tomto bode zatlačte na horný uzamykací kryt (krimpovacia časť), aby ste vlákno zaistili.

5. Bytové zhromaždenie

Zatlačte zadný kryt dozadu a utiahnite ho, potom pripojte kryt konektora. V tomto bode možno použiť pero s červeným svetlom na rozsvietenie svetla z druhého konca na kontrolu úniku svetla v bode pripojenia. Žiadny únik svetla naznačuje úspešné pripojenie.

Tipy na zlepšenie úspešnosti pripojenia

Udržujte čisté prostredie: Prach je najväčším nepriateľom rýchlych konektorov z optických vlákien a priamo vedie k nadmernej strate vloženia.
Presnosť rezu: Ak testovanie odhalí vysoký útlm, je to zvyčajne spôsobené nerovnomernou čelnou plochou rezu. Odporúča sa prerezanie.
Nepoužívajte nadmernú silu: Pri vkladaní optického vlákna používajte jemnú silu, aby ste predišli pretrhnutiu jadra vlákna alebo poškodeniu vnútornej V-drážky.

Zvládnutie inštalačných techník rýchlych konektorov z optických vlákien môže nielen zlepšiť efektivitu výstavby, ale aj výrazne znížiť náklady na údržbu sietí z optických vlákien.
