Ako si vybrať spojku z optických vlákien?

Výber správneho spojovacieho uzáveru z optických vlákien závisí od toho štyri základné faktory: inštalačné prostredie, konfigurácia káblových vstupov, kapacita počtu vlákien a spôsob tesnenia . Urobte to správne a budete mať uzáver, ktorý chráni spoje na 20 rokov. Pomýlite si ich a vniknutie vlhkosti alebo mechanické zlyhanie môže spôsobiť pád celého segmentu siete. Táto príručka rozdeľuje každý faktor pomocou konkrétnych údajov, aby vám pomohla uskutočniť ten správny hovor.

Čo je a Uzáver spoja optických vlákien a prečo je výber dôležitý?

Uzáver z optických vlákien (FOSC) je utesnený kryt, ktorý chráni spoje vlákien pred poškodením vplyvom prostredia – vlhkosťou, prachom, UV žiarením, teplotnými výkyvmi a mechanickým namáhaním. Používajú sa na káblových spojoch, odbočkách a koncových miestach v vzdušných aj podzemných optických sieťach.

Nesprávne uzavretie je jednou z najčastejších príčin zlyhania optickej siete v teréne. Napríklad použitie kupolového uzáveru s krytím IP67 v opakovane zaplavovanej podzemnej klenbe – ktorá vyžaduje minimálne IP68 s ponorením do hĺbky 1 metra na 24 hodín – môže viesť k úplnému zlyhaniu spoja v priebehu 6–18 mesiacov. Správna špecifikácia zabraňuje nákladnému opätovnému spájaniu a výpadkom siete.

Krok 1 – Identifikujte prostredie inštalácie

Životné prostredie je jediným najdôležitejším výberovým kritériom. Určuje požadovanú úroveň ochrany proti vniknutiu (IP), triedu materiálu a faktor tvaru uzáveru.

Vzdušné inštalácie

Anténové uzávery sú namontované na stĺpoch alebo pripevnené k prenosovému drôtu. Musia vydržať Vystavenie UV žiareniu, zaťaženie vetrom a teplotné cykly od -40 °C do 70 °C . Hľadajte kryty z polykarbonátu alebo ABS stabilizované proti UV žiareniu s minimálnym krytím IP55. Horizontálne (tupé) uzávery sú štandardnou voľbou pre anténu kvôli ich ľahkej montáži a opätovnému vstupu.

Underground / Direct Buried

Priamo zakopané uzávery musia byť vodotesné minimálne IP68 — typicky dimenzované na ponorenie do hĺbky 1 – 3 metre na 24 – 72 hodín v závislosti od pôdnych podmienok. Hojne sa tu používajú uzávery v štýle kupolov s gélovým alebo teplom zmršťovacím tesnením. Vyhnite sa uzáverom len s uzávermi utesnenými skrutkami; opätovný vstup bez poškodenia tesnenia je rozhodujúci pre budúcu údržbu.

Podzemné klenby a šachty

Šachty a rukoväte sú najdrsnejšie prostredie. Tieto priestory sa môžu opakovane zaplavovať, hromadiť plyny a vystavovať uzávery činnosti hlodavcov. Uveďte Uzávery IP68 s mechanickým tesnením (kompresné tesnenia alebo pásy z nehrdzavejúcej ocele) namiesto systémov na báze gélu, ktoré sa môžu pri opakovaných cykloch zaplavovania zhoršiť.

Vnútorné / stavebné stúpačky

Vnútorné uzávery v stúpačkách alebo miestnostiach s vybavením vyžadujú nižšiu ochranu proti vniknutiu (často postačuje IP20 alebo IP44), ale môžu potrebovať spĺňať normy protipožiarnej ochrany, ako sú UL 94 V-0 alebo IEC 60332. Typické sú tu kompaktné inline uzávery alebo uzávery na báze podnosov.

Krok 2 – Vyberte správny typ uzáveru

Spojovacie uzávery z optických vlákien sa dodávajú v troch základných formách. Každý z nich vyhovuje rôznym scenárom nasadenia:

Kupolové uzávery použite dizajn so základňou a kopulou utesnený prítlačnou maticou alebo upínacím krúžkom. Ponúkajú vynikajúcu vodotesnosť IP68 a dobre fungujú v prostredí s vysokou vlhkosťou. Nevýhoda: prístup k vnútorným častiam vyžaduje odskrutkovanie kupoly, čo môže byť v stiesnených trezoroch ťažkopádne.

Horizontálne (zadné) uzávery majú valcovú škrupinu, ktorá sa pozdĺžne delí, vďaka čomu je prístup k spojovacej priehradke rýchly a jednoduchý. Vďaka tomu sú obľúbené pre letecké nasadenie, kde technici pracujú na stĺpoch s obmedzeným časom a priestorom.

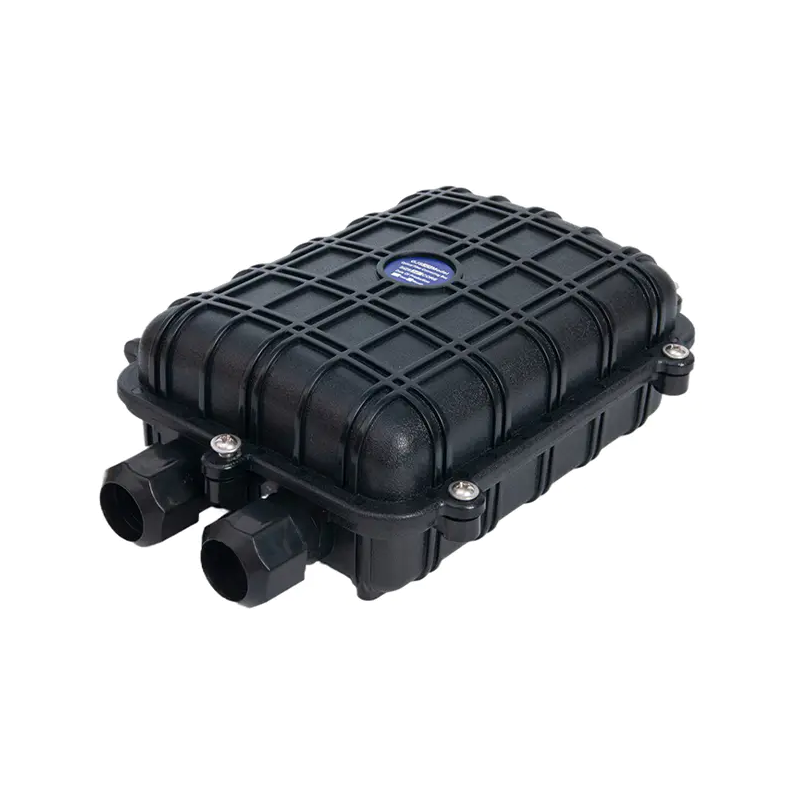

Inline uzávery umožňujú káblom prechádzať priamo cez oba konce, vďaka čomu sú ideálne pre káblové spoje v strednom rozpätí v potrubných systémoch alebo stúpačkách budov. Zvyčajne ponúkajú najkompaktnejšie rozmery.

Krok 3 – Určite počet vlákien a kapacitu spájacieho zásobníka

Vždy veľkosť uzáveru pre aspoň o 25–50 % viac vlákien, ako je v súčasnosti potrebné . Rozšírenia siete sú bežné a opätovné otvorenie zakopaného uzáveru na výmenu vo väčšej jednotke je drahé a rušivé.

Kľúčové metriky kapacity na kontrolu:

• Počet spojovacích podnosov: Každý štandardný zásobník pojme 12–24 spojov (fúznych alebo mechanických). 48-vláknový spojovací bod potrebuje minimálne 2–4 podnosy.
• Káblové porty: Spočítajte počet vstupných a výstupných káblov. Odbočka s 1 napájačom a 4 distribučnými káblami potrebuje aspoň 5 portov. Väčšina kupolových uzáverov ponúka 3–6 portov; horizontálne uzávery môžu mať 8 alebo viac.
• Výška stohovania podnosov: Najmä v kupolových uzáveroch obmedzuje výška vnútorného zásobníka počet zásobníkov – zvyčajne 6–12 zásobníkov v štandardnej kupolovej jednotke.

Pre distribučné body FTTH (fiber to the home) sú typické uzávery obsluhujúce 48–96 vlákien so 4–6 portami. Pre chrbticové alebo napájacie káble je bežnejšia kapacita vlákna 144–576 s 8–12 portami.

Krok 4 – Vyhodnoťte metódu tesnenia

Tesniaci systém určuje ako úroveň ochrany proti vniknutiu, tak aj to, aké ľahké je v budúcnosti znovu vstúpiť do uzáveru. Tri primárne metódy sú:

Gélové tesnenie

Gélové (alebo tukové) tesnenie vypĺňa vstupné porty káblov polotuhou zmesou, ktorá sa prispôsobí nepravidelným tvarom káblov. Poskytuje spoľahlivý výkon IP68 a ľahko sa inštaluje. Gél však môže časom vyschnúť alebo prilákať nečistoty a opätovné vniknutie vyžaduje čistenie, čo predlžuje čas údržby. Najlepšie sa hodí pre trvalé alebo nízko-re-entry nasadenia .

Mechanické / kompresné tesnenie

Kompresné tesnenia a gumené priechodky utesňujú káblové porty, keď sú utiahnuté skrutkami alebo upínacími krúžkami. Tieto umožňujú opätovný vstup bez použitia nástrojov alebo s malým úsilím a nezanechávajte zvyšky. Sú ideálne pre klenby a šachty, kde je uzáver prístupný niekoľkokrát do roka. Pri správnej inštalácii má až IP68.

Tepelne zmršťovacie tesnenie

Teplom zmrštiteľné bužírky s lepiacou výstelkou sa nanášajú na káblové vstupy pomocou teplovzdušnej pištole. Po nanesení vytvára trvalé, vysoko spoľahlivé tesnenie. Kompromis je v tom opätovný vstup vyžaduje prerezanie zmršťovacej hadičky , vďaka čomu je vhodný len pre spojovacie body, ktoré budú len zriedka – ak vôbec niekedy – opakovane navštevované. Často sa používa pre podmorské aplikácie alebo aplikácie kritickej infraštruktúry, kde je najvyššou prioritou dlhodobá hermetickosť.

Krok 5 – Skontrolujte kompatibilitu kábla a vstupný priemer

Nie všetky uzávery akceptujú všetky typy káblov. Pred nákupom si overte nasledovné:

• Rozsah vonkajšieho priemeru kábla: Väčšina uzáverov akceptuje káble od 5 mm do 25 mm, ale niektoré kupolové uzávery podporujú iba káble do 16 mm. Pancierové káble majú často väčší priemer a vyžadujú špecifické súpravy portov.
• Typ kábla: Ploché káble, okrúhle káble s voľnými rúrkami a ploché káble majú rôzne vstupné požiadavky. Uistite sa, že uzáver podporuje vašu špecifickú geometriu kábla.
• Kotvenie pevnostných prvkov: Pancierové alebo samonosné káble potrebujú kotviace prvky vo vnútri uzáveru, aby sa zabránilo preniknutiu napätia do spojovacích podnosov. Uistite sa, že uzáver má kompatibilné kotviace prvky.

Krok 6 – Overte súlad s normami

Renomované uzávery sú testované podľa medzinárodne uznávaných noriem. Pri hodnotení produktu sledujte, či je v súlade s:

Uzáver uvádzajúci zhodu IP68 bez odkazu na metodiku testovania IEC 60529 by sa mal posudzovať opatrne. Vždy si vyžiadajte správy o testoch tretích strán od dodávateľov pre kritické nasadenia.

Bežné chyby, ktorým sa treba vyhnúť pri výbere uzáveru spoja vlákien

• Podceňovanie rastu vlákniny: Uzáver dimenzovaný presne na dnešný počet vlákien si bude vyžadovať nákladnú výmenu, keď sa kapacita rozšíri. Vždy plánujte aspoň 50 % priestoru.
• Ignorovanie frekvencie opätovného vstupu: Ak bude k spojovaciemu bodu pristupovať štvrťročne kvôli údržbe alebo novým kvapkám, teplom zmrštiteľný uzáver je nepraktický. Spôsob tesnenia prispôsobte svojmu prevádzkovému modelu.
• Výber IP67 pre zaplavené trezory: IP67 pokrýva 30-minútové ponorenie do hĺbky 1 metra. Mnohé podzemné klenby zažívajú trvalé záplavy ďaleko za týmto. IP68 so špecifickou hĺbkou a trvaním je za týchto podmienok nemenné.
• Prehliadajúce riadenie polomeru ohybu: Vláknové káble majú minimálny polomer ohybu (zvyčajne 20× priemer kábla pre inštaláciu, 10× pre dlhodobý). Uzávery s neadekvátnymi vnútornými vodiacimi vedeniami spôsobujú mikroohybové straty a prípadné zlyhanie vlákna.
• Súpravy na utesnenie poľa: Mnohé uzávery vyžadujú montážne súpravy na utesnenie portov pre nepoužívané porty. Ponechanie otvorených portov – dokonca aj obmedzených – môže časom ohroziť hodnotenie IP v náročných prostrediach.

Kontrolný zoznam rýchleho výberu

Tento kontrolný zoznam použite pred dokončením a uzáver spoja optických vlákien nákup:

1. Potvrďte inštalačné prostredie: anténa, podzemné potrubie, priame zakopanie, klenba alebo interiér
2. Určite požadované krytie IP: IP55 (letecké) / IP67 (príležitostné ponorenie) / IP68 (nepretržité ponorenie)
3. Spočítajte celkový počet vlákien ešte dnes a pridajte 50 % pre rast – vyberte uzáver, ktorý spĺňa alebo prekračuje toto číslo
4. Spočítajte potrebné káblové vstupy (porty) vrátane náhradných dielov pre budúce káble
5. Zmerajte vonkajší priemer kábla a potvrďte kompatibilitu s radom súpravy portov uzáveru
6. Vyberte typ tesnenia: gélové (permanentné), mechanické/kompresné (časté opätovné vkladanie) alebo teplom zmrštiteľné (veľmi trvalé)
7. Overte súlad s IEC 60529 a príslušnými regionálnymi normami (GR-771, EN 50411)
8. Skontrolujte, či vnútorné vodiace lišty polomeru ohybu vyhovujú špecifikáciám vášho kábla
9. Skontrolujte, či sú pre pancierové alebo samonosné káble zahrnuté kotvy pevnostných prvkov
10. Vyžiadajte si správy o testoch tretích strán pre hodnotenie IP a environmentálny výkon
