Aký je rozdiel medzi prepojovacími káblami OM3 a OM4?

Kľúčový rozdiel medzi prepojovacími káblami OM3 a OM4 spočíva v šírke pásma a prenosovej vzdialenosti: OM4 ponúka efektívnu modálnu šírku pásma (EMB) 4700 MHz·km – viac ako dvojnásobok 2000 MHz·km u OM3 – a podpalebouje 100 g Ethernet na vzdialenosť 150 metrov v porovnaní s iba 100 metrami pre OM3. Oba sú multimódové typy vlákien, ktoré zdieľajú rovnakú štruktúru jadra/plášťa 50/125 μm, ale OM4 používa rafinovanejší proces výroby vlákien, vďaka čomu je preferovanou voľbou pre dátové centrá s vysokou hustotou a sieťové prostredia náročné na šírku pásma.

Patch kábel OM3 vs OM4 : Kľúčové technické špecifikácie

Pochopenie technických rozdielov medzi OM3 a OM4 je základom pre správne rozhodnutie o kabeláži. V tabuľke nižšie sú zhrnuté najdôležitejšie parametre vedľa seba.

Prečo OM4 ponúka väčšiu šírku pásma a dlhší dosah?

Výkonnostná výhoda OM4 pramení z presnejšieho profilu lomu s odstupňovaným indexom v jadre vlákna. Táto prísnejšia výrobná tolerancia znižuje oneskorenie diferenciálneho režimu (DMD), čo znamená, že svetelné impulzy sa šíria menej, keď sa pohybujú, čo sa priamo premieta do vyššej šírky modálneho pásma a nižšieho skreslenia signálu na dlhšie vzdialenosti.

Z praktického hľadiska:

• OM3 poskytuje EMB z 2000 MHz·km , dostatočné pre 10G a 40G aplikácie na stredné vzdialenosti;
• OM4 dosahuje 4700 MHz·km — 2,35× vyšší — umožňujúci spoľahlivý prenos 100G s paralelnou optikou, ako sú transceivery QSFP a QSFP28;
• Pri rýchlostiach 40G a 100G poskytuje OM4 ďalších 50 metrov dosahu nad OM3, čo je významné pri pôdoryse veľkých dátových centier.

Tento rozdiel je obzvlášť viditeľný pri spárovaní so svetelnými zdrojmi VCSEL (Vertical-Cavity Surface-Emitting Laser), ktoré sú vysoko citlivé na modálnu šírku pásma vlákna, ktoré poháňajú.

Ako identifikovať Patch kábel OM3 vs OM4s Vizuálne

Správna identifikácia prepojovacích káblov OM3 a OM4 v teréne zabraňuje nákladným nesúladom. Tieto dva typy sa dajú rozlíšiť podľa farby plášťa a označenia.

Farba bundy

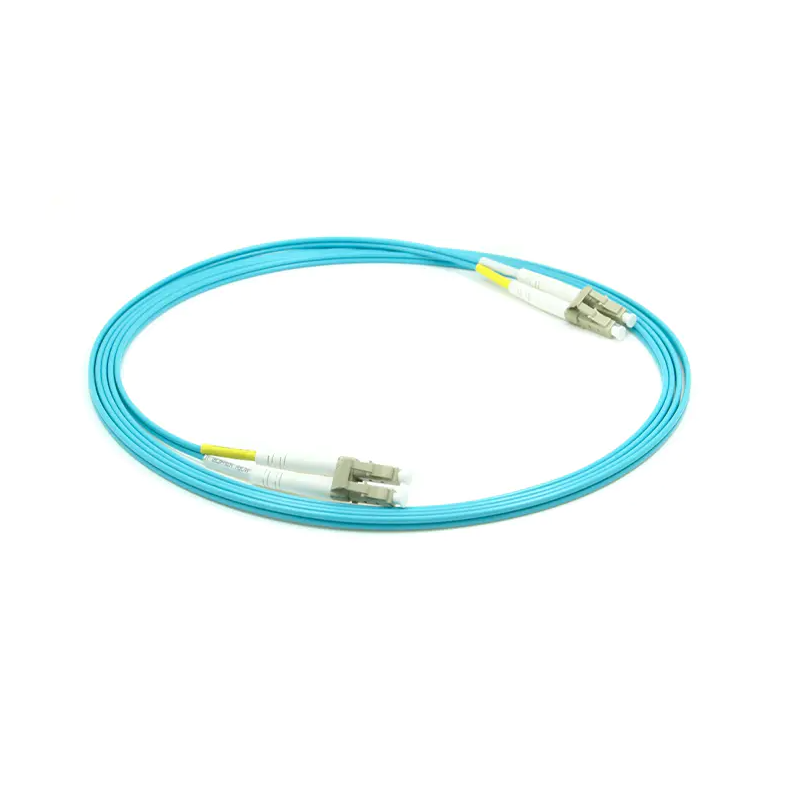

• OM3: Aqua (svetlo modro-zelená) — štandardná farba podľa TIA-568;
• OM4: Erika Violet (svetlo fialová) — odporúčané IEC 60793-2-10; niektoré káble OM4 však používajú aj plášte Aqua, takže samotná farba nie je vždy definitívna.

Označovanie a tlačové značenie

Renomované prepojovacie káble budú mať „OM3“ alebo „OM4“ vytlačené priamo na plášti alebo konektore, často spolu s „50/125“ alebo označením šírky pásma, ako je „OM4 4700“. Vždy skontrolujte vytlačené označenie namiesto spoliehania sa len na farbu bundy, najmä pri obstarávaní z viacerých zdrojov.

Môžu byť prepojovacie káble OM3 a OM4 zmiešané?

Fyzicky áno - oba typy používajú rovnaké rozmery 50/125 μm, takže ich konektory sú plne kompatibilné a dajú sa spojiť . Ich zmiešanie v jedinom článku však znižuje výkon na segment vlákien s nižším hodnotením (princíp najslabšieho článku).

Napríklad v 40G odkaze:

• Prepojenie all-OM4 podporuje až 150 metrov ;
• Miešanie segmentov OM3 a OM4 znižuje efektívnu maximálnu vzdialenosť na OM3 je limit 100 metrov ;
• Časté miešanie môže tiež zaviesť dodatočnú stratu vloženia z nesúladu režimu v bode spojenia, čím sa zvýši bitová chybovosť.

Ako osvedčený postup používajte konzistentnú kvalitu vlákna v každom jednotlivom článku . Toto je obzvlášť dôležité pri 100G a vyššie, kde sa strata marže medzi prepojením a rozpočtom stáva oveľa ťažšie tolerovateľnou.

Maximálna prenosová vzdialenosť podľa rýchlosti siete

Kedy zvoliť OM3 a kedy zvoliť OM4

Správna voľba závisí od vašich aktuálnych požiadaviek na rýchlosť, dĺžky káblov a plánu aktualizácie.

Vyberte OM3, keď:

• Vaša sieť funguje na adrese 10G s dojazdom pod 300 metrov ;
• Spravujete malú až strednú podnikovú sieť alebo kampusovú LAN s krátkymi vzdialenosťami medzi stojanmi;
• V blízkej dobe nie je predvídateľná potreba migrovať nad 40G;
• Nahrádzate prepojovacie káble v existujúcej infraštruktúre OM3, aby ste zachovali konzistentnosť.

Vyberte OM4, keď:

• Nasadzujete 40G, 100G alebo vysokorýchlostné pripojenia s behmi blížiacimi sa alebo presahujúcimi 100 metrov;
• Budujete alebo rozširujete veľké dátové centrum s architektúrou chrbtice s vysokou hustotou;
• Plán vašej infraštruktúry zahŕňa prechod na 400G v priebehu nasledujúcich 5–10 rokov;
• Pre štruktúrovanú chrbticovú kabeláž používate paralelnú optiku (rozhrania MPO/MTP).

Stojí za zmienku, že pre 400G a viac , priemysel čoraz viac využíva širokopásmové multimódové vlákno OM5, ktoré podporuje multiplexovanie s krátkou vlnovou dĺžkou (SWDM) na dramatické zvýšenie kapacity spojenia. OM4 však zostáva praktickým sladkým bodom pre súčasné nasadenia 100G.

Typy konektorov a ich vplyv na výkon OM3/OM4

Bez ohľadu na to, či si vyberiete OM3 alebo OM4, typ konektora a kvalita koncovej strany sú rovnako dôležité pre celkový výkon prepojenia. Bežné multimódové konektory prepojovacích káblov zahŕňajú:

• LC Duplex : Najpoužívanejší typ pre transceivery SFP/SFP/QSFP v aplikáciách 1G až 100G; kompaktný tvarový faktor;
• SC Duplex : Bežné v tradičných podnikových sieťach a sieťach úložných priestorov;
• MPO/MTP : Používa sa na paralelný prenos 40G/100G/400G, spájanie 8, 12 alebo 24 vlákien do jedného konektora – nevyhnutné pre chrbticovú kabeláž dátového centra s vysokou hustotou;
• ST : Bajonetový konektor, ktorý sa stále nachádza v starších sieťových zariadeniach.

Na leštenie sa zvyčajne používajú multimódové prepojovacie káble PC (fyzický kontakt) or UPC (ultra fyzický kontakt) povrchové úpravy s typickým útlmom vloženia ≤ 0,3 dB. Vyhýbajte sa pripájaniu multimódových konektorov UPC ku konektorom APC (Angled Physical Contact) – rozdiel uhla 8° spôsobuje značné spätné odrazy a stratu signálu, aj keď sa môžu fyzicky spojiť.

Spätná kompatibilita a dlhodobá hodnota investície

OM4 je plne spätne kompatibilný so zariadením OM3. Patch kábel OM4 možno zapojiť priamo do akéhokoľvek portu alebo transceivera pôvodne navrhnutého pre OM3 bez akéhokoľvek fyzického konfliktu. To znamená, že upgrade na OM4 nevyžaduje výmenu existujúceho hardvéru.

Z hľadiska celkových nákladov na vlastníctvo ponúka nasadenie OM4 v nových inštaláciách dlhšiu životnosť:

• Keď sa 10G sieť neskôr inovuje na 100G, Kabeláž OM4 môže zostať na svojom mieste bez opätovného ťahania vlákna;
• Behy OM3, ktoré sa približujú k hranici 100 metrov pri 100 G, ponechávajú malý priestor pre budúcu expanziu, čo si potenciálne vynúti nákladný projekt re-káblovania;
• Pre dátové centrá, ktoré plánujú nepretržitý rast kapacity v horizonte 5 až 10 rokov, je OM4 ekonomicky vhodnejšou dlhodobou voľbou.

Zhrnutie: OM3 alebo OM4 — ktorý by ste si mali vybrať?

Rozhodnutie závisí od troch jednoduchých kritérií:

• Ak je vaša aktuálna rýchlosť 10G a káblové trasy sú pod 300 metrov , OM3 plne vyhovuje vašim potrebám;
• Ak bežíte 40G alebo 100G alebo vzdialenosti presahujúce 100 metrov OM4 je správna voľba;
• Pre nové budovy dátového centra alebo akúkoľvek sieť s jasnou cestou upgradu Nasadením OM4 od začiatku sa vyhnete budúcim nákladom na prepájanie káblov.

Zásadný rozdiel medzi OM3 a OM4 nie je v ich fyzickej štruktúre – obe sú 50/125 μm multimódové vlákno s odstupňovaným indexom – ale vo výrobnej presnosti a dosiahnuteľnej šírke pásma. OM4 je vylepšenie výkonu oproti OM3, nie náhrada inej technológie. V správnej aplikácii sú obe spoľahlivé, štandardy vyhovujúce multimódové optické riešenia.
