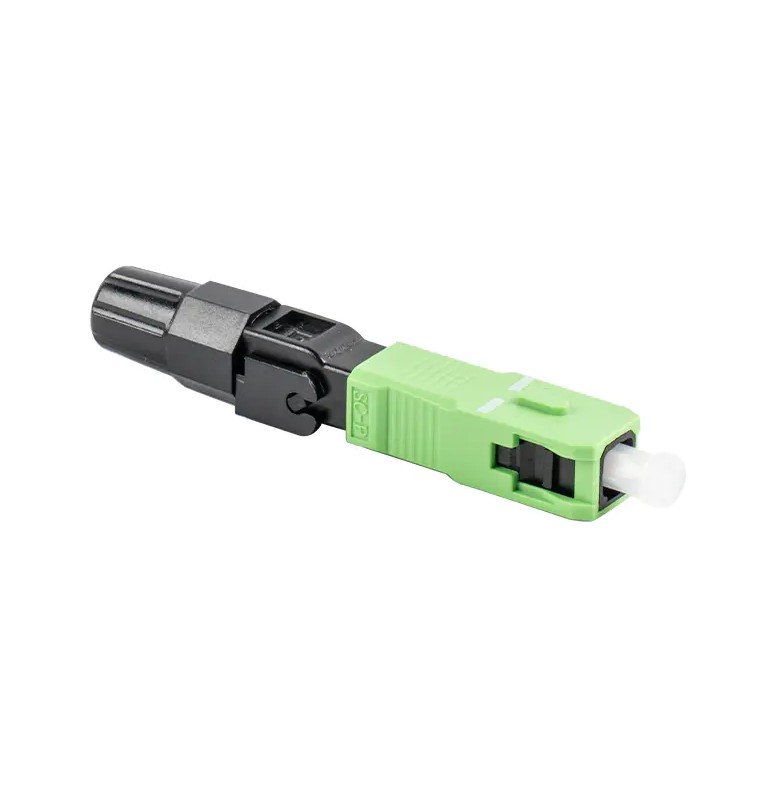

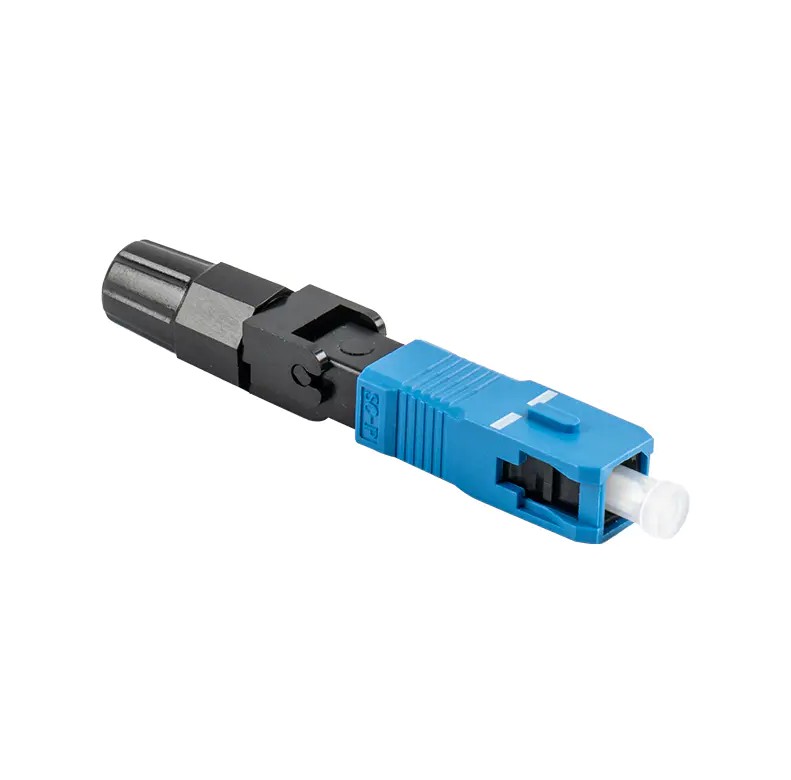

The Rýchly konektor z optických vlákien série SC je konektor z optických vlákien, ktorý mechanicky dosahuje rýchle spojenie vlákien a je určený na spájanie optických káblov v teréne. Typicky obsahuje predleštenú klieštinu a mechanický spojovací mechanizmus, ktorý umožňuje rýchle a spoľahlivé spájanie vlákien.
Konektor SC, vyvinutý japonskou spoločnosťou NTT Corporation, je obdĺžnikový optický konektor, ktorý sa používa na odnímateľné spojenia medzi vláknami. Jeho základná konštrukcia pozostáva z objímky a spojovacieho puzdra, ktorých rozmery sú rovnaké ako u FC konektora, ale upevňovací mechanizmus využíva mechanizmus typu plug-and-latch, čím sa eliminuje potreba otáčania.
Plášť SC konektora je zvyčajne vyrobený z technického plastu s keramickým krúžkom z oxidu zirkoničitého vo vnútri, aby sa zabezpečila dlhodobá stabilita. Konštrukcia tohto konektora umožňuje jednoduchú obsluhu a kompatibilitu s rôznymi typmi vlákien, vrátane single-mode a multimode.
Význam konektorov z optických vlákien v moderných komunikačných sieťach
Optické konektory sú nevyhnutnou súčasťou moderných komunikačných sietí. Spájajú, zabezpečujú a chránia optické vlákna v komunikačných systémoch z optických vlákien, čím vytvárajú základ pre vysokorýchlostný, vysokokapacitný a diaľkový prenos dát. S rýchlym rozvojom informačných technológií sa rozsah použitia optických konektorov neustále rozširuje a ich význam rastie.
1. Hlavná úloha pripojenia a zabezpečenia optických vlákien
Primárnou funkciou konektorov z optických vlákien je spoľahlivé prepojenie dvoch alebo viacerých optických vlákien, čo umožňuje prenos optických signálov medzi rôznymi zariadeniami alebo segmentmi vedenia. V komunikačných systémoch s optickými vláknami konektory z optických vlákien nielen spájajú, ale aj zabezpečujú vlákna, čím bránia zlomeniu alebo nesprávnemu usporiadaniu. Prostredníctvom sofistikovaných mechanických štruktúr a mechanizmov optického vyrovnávania zaisťujú konektory z optických vlákien nízke straty a vysokú stabilitu optických signálov počas prenosu, čím zaručujú kvalitu komunikácie.
2. Podpora dopytu po vysokorýchlostnom prenose dát
S rozvojom nových technológií, ako sú 5G, internet vecí (IoT), cloud computing a umelá inteligencia, sa zvyšuje dopyt po rýchlostiach prenosu údajov a šírke pásma. Ako základná súčasť komunikačných systémov z optických vlákien musia mať konektory z optických vlákien veľkú šírku pásma, nízku latenciu a vysokú spoľahlivosť. Napríklad konektor SC Series Fiber Optic Fast využíva mechanické tavné spájanie, čím sa eliminuje potreba tepla alebo lepidiel na dosiahnutie rýchlych a spoľahlivých spojení vlákien. Sú ideálne pre scenáre vysokorýchlostného prístupu, ako je FTTH (fiber to home).
3. Prispôsobiteľné rôznym aplikačným scenárom
Konektory z optických vlákien sú široko používané v rôznych prostrediach komunikačných sietí, vrátane, ale nie výlučne:
Dátové centrá a podnikové siete: V dátových centrách sa konektory z optických vlákien používajú na vysokorýchlostný prenos údajov medzi servermi, prepínačmi, smerovačmi a inými zariadeniami a sú kľúčom k budovaniu vysokovýkonných sieťových architektúr.
Telekomunikačné siete: V nosných chrbticových a metropolitných sieťach konektory z optických vlákien spájajú optické káble, optické koncové zariadenia a optické prenosové zariadenia, čím poskytujú základ pre vysokokapacitnú komunikáciu na veľké vzdialenosti.
Fiber-to-the-Home (FTTH): V domácom širokopásmovom prístupe konektory z optických vlákien spájajú optické káble s koncovým zariadením používateľa, čím zohrávajú kľúčovú úlohu pri dosahovaní gigabitového a dokonca aj 10G prístupu.
Sledovacie a bezpečnostné systémy: Vo video monitorovaní, riadení premávky, monitorovaní napájania a iných oblastiach sa konektory z optických vlákien používajú na budovanie sietí na prenos videa s vysokým rozlíšením v reálnom čase.
Priemyselná automatizácia a inteligentná výroba: V priemyselnom riadení, robotike, inteligentných továrňach a iných oblastiach sa konektory z optických vlákien používajú na budovanie vysoko spoľahlivých priemyselných ethernetových sietí a riadiacich systémov v reálnom čase.
4. Zlepšenie spoľahlivosti a udržiavateľnosti komunikačných systémov
Návrh a výrobný proces konektorov z optických vlákien priamo ovplyvňuje stabilitu a udržiavateľnosť komunikačných systémov. Vysokokvalitné konektory z optických vlákien ponúkajú nízku vložnú stratu, vysokú spätnú stratu a vynikajúcu mechanickú odolnosť, čím znižujú útlm signálu a rušenie odrazmi, čím zlepšujú kvalitu komunikácie. Okrem toho štandardizovaný dizajn a modulárna štruktúra konektorov z optických vlákien uľahčuje inštaláciu, údržbu a výmenu, čím sa znižuje zložitosť a náklady na sieťové operácie.
5. Podpora neustáleho rozvoja komunikačných technológií
Neustále zlepšovanie výkonu optických konektorov, ako je nižšia vložená strata, vyššia návratová strata, menšia veľkosť a flexibilnejšie spôsoby inštalácie, poháňali pokrok v komunikačnej technológii z optických vlákien. Napríklad zavedenie rýchleho konektora z optických vlákien série SC nielenže zjednodušuje proces spájania vlákien, ale tiež zlepšuje efektivitu inštalácie a znižuje náklady na nasadenie, čím poskytuje silnú podporu popularizácii a aplikácii komunikačnej technológie z optických vlákien.
6. Súlad s medzinárodnými normami a priemyselnými špecifikáciami
Na zabezpečenie kompatibility a interoperability konektorov z optických vlákien bola zavedená séria relevantných medzinárodných noriem, ako napríklad TIA/EIA-604-3, IEC 61754 a GB/T 17650. Tieto normy jasne definujú rozmery, výkon a testovacie metódy konektorov z optických vlákien, čím sa zaisťuje kompatibilita medzi produktmi od rôznych výrobcov a podporuje sa zdravý rozvoj odvetvia optických komunikácií.
Porovnanie SC konektorov s inými typmi konektorov (ako sú LC, FC a ST)
SC konektory sa výrazne líšia od iných typov konektorov (ako sú LC, FC a ST) z hľadiska štruktúry, výkonu a aplikačných scenárov. Nasleduje podrobné porovnanie:
1. Štruktúra a vzhľad
SC konektory: Puzdro je obdĺžnikové, zasúvateľné a má zacvakávací dizajn. Sú relatívne veľké, približne 28 mm dlhé a 15 mm široké a sú zvyčajne modré alebo sivé.
Konektory LC: Konektor LC, ktorý je menší ako konektory SC, je kompaktný obdĺžnik, približne 15 mm dlhý a 8 mm široký a je zvyčajne žltý. Pomocou západkového mechanizmu modulárneho jacku (RJ) sa konektor LC zasúva podobne ako konektor SC, ale je kompaktnejší.
FC konektory: Okrúhleho vzhľadu, so závitovým pripojením, s priemerom približne 12 mm a dĺžkou 30 mm a sú zvyčajne zelené.
ST konektory: Okrúhleho vzhľadu, so skrutkovacím upevňovacím mechanizmom a polotáčkovým uzamykacím mechanizmom, sú vhodné pre multimódové vláknové systémy.
2. Výkonnostné charakteristiky
SC konektor: Ponúka vynikajúcu zameniteľnosť a opakovateľnosť, so stratou vloženia do 0,3 dB a stratou spätnou presahujúcou 40 dB, vďaka čomu je vhodný na časté pripájanie a odpájanie.
LC konektor: Kompaktný, s vložným úbytkom do 0,25 dB a spätným úbytkom presahujúcim 55 dB. Jeho push-pull plug-in prevádzka šetrí miesto a je vhodná pre prostredia s vysokou hustotou kabeláže.
FC konektor: Ponúka bezpečné závitové pripojenie s vložným útlmom okolo 0,2 dB a spätným útlmom presahujúcim 50 dB, vďaka čomu je vhodný pre prostredia vyžadujúce vysokú stabilitu.
ST konektor: Ľahko sa inštaluje, ale je náchylný na odstránenie, vhodný pre prostredia s nízkou rýchlosťou prenosu, ako sú siete v areáli a siete budov.
3. Aplikačné scenáre
SC konektor: Široko používaný pri budovaní sietí telekomunikačných operátorov, káblových televíznych sieťach a podnikových kampusových sieťach, ako sú prístupové siete FTTB a FTTH, pripojenie optických modemov, rozdeľovačov a iných zariadení.
LC konektor: Vhodný na pripojenie serverov a prepínačov v dátových centrách a pripojenie portov na optických distribučných rámoch. Je vhodný pre scenáre s vysokou hustotou kabeláže, ako sú potreby optických káblov v rozširujúcich sa dátových centrách.
FC konektory: Používajú sa na pripojenie diaľkových komunikačných kmeňových liniek a základných zariadení v počítačových miestnostiach, čím sa zabezpečuje stabilný prenos optického signálu, ako napríklad v medzimestských diaľkových optických prenosových sieťach a zariadení na prepínanie jadra vo veľkých dátových centrách.
ST konektory: Bežne používané v optických prepojovacích paneloch, ich nevýhodou je, že sú náchylné na zlomenie, poškodenie spojovacích bodov a ovplyvnenie kvality komunikácie z optických vlákien.
4. Výhody a nevýhody
SC konektory: Medzi výhody patrí jednoduchá obsluha, nízka cena, jednoduché zasúvanie a odpájanie, minimálne kolísanie vložnej straty, vysoká pevnosť v tlaku a vysoká hustota inštalácie; nevýhody zahŕňajú ľahké oddelenie.
LC konektory: Medzi výhody patrí malá veľkosť, vhodná pre kabeláž s vysokou hustotou a jednoduché push-pull zapojenie a odpojenie; nevýhody zahŕňajú zložitý výrobný proces a potenciálne vyššie náklady.
FC konektory: Medzi výhody patrí bezpečné spojenie a dobrá prachotesnosť, vhodné pre aplikácie vyžadujúce tesnejšie spojenia; nevýhody zahŕňajú pomerne zložitý proces inštalácie.
ST konektory: Medzi výhody patrí jednoduchá inštalácia a vhodnosť pre prostredia s nízkou rýchlosťou prenosu; nevýhody zahŕňajú ľahké odpojenie a nevhodnosť pre kabeláž s vysokou hustotou.
