Čo je to spojka z optických vlákien?

A Uzáver spoja optických vlákien je špeciálne zariadenie používané na pripojenie, ochranu a správu optických káblov. Zvyčajne sa používa na operácie ako spájanie, vetvenie, priame alebo rezervovanie optických káblov. Hrá kľúčovú úlohu v komunikačných systémoch s optickými vláknami, pričom zabezpečuje stabilnú prevádzku a dlhodobú spoľahlivosť optických káblov v rôznych prostrediach.

Hlavné funkcie uzáverov spojov optických vlákien
Pripojenie optického kábla: používa sa na prepojenie dvoch alebo viacerých optických káblov na dosiahnutie nepretržitého prenosu optických signálov.

Mechanická ochrana: zabraňuje poškodeniu optického kábla ťahom, ohybom alebo vonkajšími silami v mieste pripojenia.

Ochrana životného prostredia: poskytuje tesniace vlastnosti, ako je vodotesnosť, prachotesnosť a odolnosť proti vlhkosti, aby sa zabránilo vniknutiu vlhkosti, prachu, hmyzu atď.

Správa zvyškových vlákien: poskytuje pevný a triediaci priestor pre zostávajúce vlákna po spájaní optických vlákien, čo je vhodné na údržbu a správu.

Podpora a fixácia: poskytuje fyzickú podporu pre optický kábel, aby sa zabránilo uvoľneniu v dôsledku gravitácie alebo vibrácií.

Štruktúra zloženia Uzáver spoja optických vlákien
Kryt (kryt kĺbovej skrinky): zvyčajne vyrobený z kovu alebo vysokopevnostného plastu, s dobrou odolnosťou voči tlaku a korózii. Povrch je riešený montážnymi otvormi, tesniacimi drážkami a pod. pre jednoduchú inštaláciu a utesnenie.

Tesniace komponenty: bežne používané sú silikónové tesnenia, teplom zmršťovacie hadičky, O-krúžky atď., ktoré sa používajú na dosiahnutie úrovne ochrany IP (napríklad IP68).

Upevňovacie zariadenia: vrátane svoriek, konzol, skrutiek atď., ktoré sa používajú na upevnenie optických káblov, aby sa zabránilo skĺznutiu.

Zásobník na zber zvyškových vlákien: používa sa na usporiadanie a upevnenie nadmernej dĺžky optického vlákna pre ľahké zváranie a údržbu.

Zvárací modul (voliteľný): Niektoré pokročilé modely majú vstavané tavné zváračky alebo teplom zmršťovacie jednotky pre zváracie operácie na mieste.

Typy uzáverov spájania vlákien
V závislosti od scenára použitia a funkčných požiadaviek možno uzávery spájania vlákien rozdeliť do nasledujúcich typov:

Technické parametre uzáveru spoja z optických vlákien

Aplikačné scenáre Uzáver spoja optických vlákienes
FTTH (fiber to the home) sieť: používa sa na optický prístup v poslednom kilometri, pripojenie optických káblov a užívateľských terminálov.

Sieť FTTB (fiber to the building): používa sa na distribúciu vlákien vo vnútri budov.

Mestská optická káblová sieť: používa sa na prepojenie diaľkových optických káblov s odbočnými optickými káblami.

Napájací komunikačný systém: používa sa na komunikačné spojenia optických vlákien v energetických vežiach, rozvodniach a iných miestach.

Monitorovacie a bezpečnostné systémy: používajú sa na pripojenie optických vlákien pre video dohľad, inteligentnú dopravu a iné systémy.

Podmorské optické káble a diaľkové komunikácie: používajú sa na spoje cez oceán alebo medziregionálne optické káble.

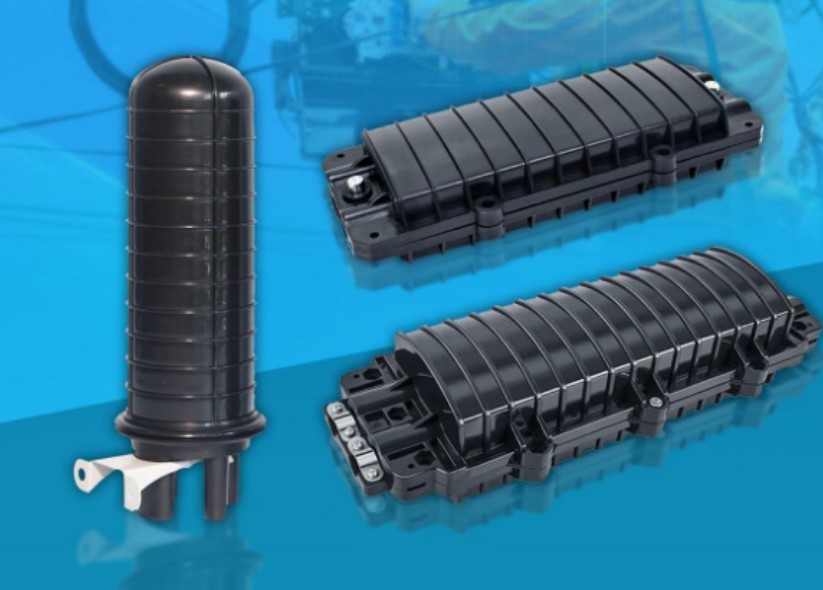

Aké sú bežné typy Uzáver spoja optických vlákienes ? Pre aké prostredia inštalácie sú vhodné?

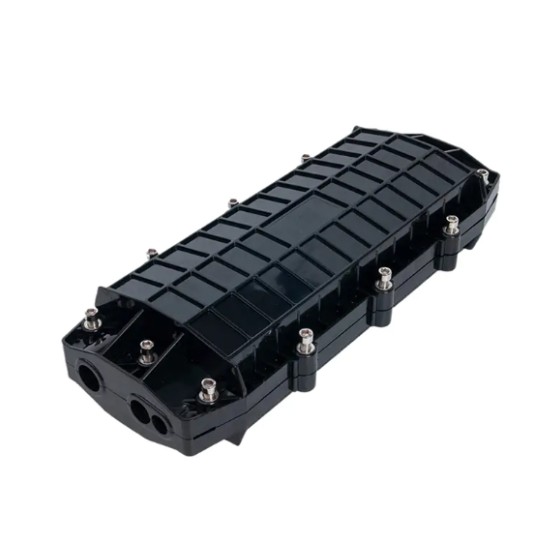

Horizontálna (in-line) spojovacia skrinka

Horizontálna (in-line) spojovacia skrinka je bežné zariadenie na pripojenie optického kábla, zvyčajne valcovej alebo obdĺžnikovej konštrukcie, s viacerými fúznymi modulmi alebo pevnými štrbinami vo vnútri. Jeho hlavné štruktúry zahŕňajú:

Puzdro: zvyčajne vyrobené z kovu alebo vysokopevnostného plastu, s dobrou odolnosťou voči tlaku a korózii.

Fusion modul: používa sa na spájanie optických vlákien, s tavným zásobníkom, teplom zmršťovacou trubicou alebo studeným spojovacím modulom vo vnútri.

Upevňovací prípravok: slúži na upevnenie optického kábla, aby sa zabránilo posúvaniu alebo posúvaniu optického kábla počas procesu pripojenia.

Tesniace komponenty: ako sú silikónové tesnenia, O-krúžky atď., ktoré sa používajú na dosiahnutie vodotesnosti a prachotesnosti.

Zásobník na zber zvyškových vlákien: používa sa na usporiadanie a upevnenie nadmernej dĺžky optického vlákna pre ľahké spojenie a údržbu.

Horizontálna spojovacia krabica je vhodná pre nasledujúce inštalačné prostredia:
Podzemné priame zakopanie: používa sa na pripojenie optických káblov pod mestskými komunikáciami alebo v zelených pásoch.
Pokládka potrubí: používa sa na priame pripojenie optických káblov v podzemných potrubiach.
Nadzemná inštalácia: používa sa na priame pripojenie optických káblov na stĺpy.
Vnútorná elektroinštalácia: používa sa na priame pripojenie optických káblov vo vnútri budov.

Spôsob inštalácie horizontálneho (in-line) spojovacieho boxu
Priama inštalácia do hrobu: zakopajte kĺbovú skrinku priamo pod zem, vhodná pre vidiecke alebo odľahlé oblasti.
Inštalácia potrubia: vložte spojovací box do potrubia, vhodný pre mestskú podzemnú sieť optických káblov.
Stropná inštalácia: pripevnená na stĺp háčikmi alebo konzolami, vhodná pre diaľkové optické káblové spojenia v mestách alebo na predmestiach.

Konštrukčný návrh horizontálnej (in-line) rozvodnej skrine je pomerne jednoduchý. Vnútorné komponenty zahŕňajú tavné moduly, upevňovacie prípravky, tesniace komponenty a misky na zber zvyškových vlákien atď. Celkové usporiadanie je jasné a ľahko sa inštaluje a udržiava. Vďaka tejto štruktúre je veľmi vhodný pre scenáre jednobodového pripojenia.

ako je priame pripojenie kmeňových optických káblov, ktoré môže účinne znížiť straty pri vetvení a zlepšiť stabilitu prenosu optického signálu. Okrem toho je vďaka svojej jednoduchej štruktúre a nízkym nákladom ekonomickejší ako iné typy spojovacích boxov a je vhodný pre projekty s obmedzeným rozpočtom. Inštalačný proces horizontálnej spojovacej skrinky zároveň nevyžaduje zložité nástroje, je ľahko ovládateľný a je vhodný na rýchlu výstavbu, najmä pre potreby dočasného alebo núdzového pripojenia optického kábla.

Aj keď je horizontálna spojovacia skrinka vhodná pre jednobodové pripojenie a priamy optický kábel, jej štruktúra podporuje iba „jeden vstup a jeden výstup“ alebo „jeden vstup a jeden výstup a potom rozvetvenie“, čo nie je vhodné pre viacsmerné rozvetvenie, najmä v scenároch s vysokou hustotou, ako sú dátové centrá a inteligentné budovy.

Okrem toho je jeho vnútorný priestor obmedzený, miera využitia je nízka a škálovateľnosť je slabá, čo sťažuje uspokojenie potrieb neustáleho rozvoja siete optických káblov. Preto je pri výbere typu kĺbovej skrinky potrebné rozumne plánovať na základe skutočných potrieb.

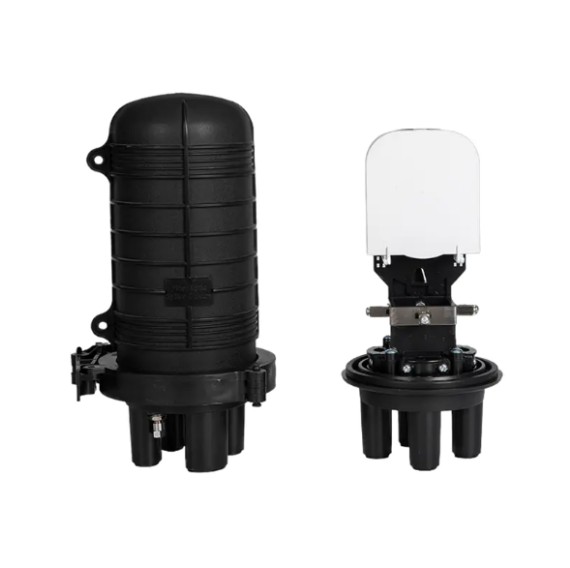

Vertikálna (kupolová) spojovacia skrinka
Vertikálna (kupolová) spojka je zariadenie vhodné na viaccestné pripojenie odbočiek. Zvyčajne má kupolovitý alebo pologuľovitý tvar s veľkým vnútorným priestorom, ktorý môže pojať odbočné pripojenie viacerých optických káblov. Jeho hlavná štruktúra zahŕňa:

Puzdro: zvyčajne vyrobené z kovu alebo vysokopevnostného plastu, s dobrou odolnosťou voči tlaku a korózii.

Fusion module: Vnútri je viacero fúznych podnosov alebo odbočovacích portov, napríklad 1 vstup/4 výstup, 1 vstup/6 výstup atď.

Rotačný tavný zásobník: Je vhodný na pripojenie a správu viacerých optických káblov.

Tesniace komponenty: ako sú silikónové tesnenia, O-krúžky atď., ktoré sa používajú na dosiahnutie vodotesnosti a prachotesnosti.

Zásobník na zber zvyškových vlákien: používa sa na usporiadanie a upevnenie nadmernej dĺžky optického vlákna, čo je vhodné na spojenie a údržbu.

Vertikálne spojovacie boxy sa široko používajú v nasledujúcich scenároch:
Sieť FTTH (Fibre to the Home): používa sa na prepojenie prístupu na poslednú míľu medzi hlavným optickým káblom a užívateľským terminálom.
Vnútorná elektroinštalácia budovy: slúži na prepojenie kmeňového optického kábla v budove s odbočným optickým káblom každého podlažia alebo jednotky.
Vnútorná/vonkajšia hybridná inštalácia: vhodná na pripojenie odbočky optickým káblom v existujúcich renováciách budov alebo nových stavebných projektoch.
Prístupové body s vysokou hustotou: ako sú dátové centrá, inteligentné budovy, mestské optické káblové siete atď.

Spôsob inštalácie vertikálnej (kupolovej) spojovacej skrinky
Vnútorná inštalácia: používa sa na pripojenie odbočky optického kábla vo vnútri budovy.
Vonkajšia inštalácia: používa sa na vonkajšie pripojenie odbočky optického kábla, ako je prístupový bod FTTH.
Hybridná inštalácia: vhodná na pripojenie odbočky optickým káblom v existujúcich renováciách budov alebo nových stavebných projektoch.

Vertikálna (kupolová) spojovacia skrinka podporuje viackanálové odbočovacie pripojenie, vhodné pre scenáre s prístupom cez optický kábel s vysokou hustotou, ako je 1 vstup/4 výstup, 1 vstup/6 výstup a ďalšie konfigurácie. Jeho vnútorný priestor je veľký, čo je vhodné na usporiadanie optických káblov a správu zvyškových vlákien a je vhodné pre prístupové body s vysokou hustotou, ako sú obytné oblasti a kancelárske budovy. Súčasne je tento typ spojovacej skrinky flexibilný na inštaláciu a môže podporovať viacero spôsobov kladenia, ako je nadzemné, potrubné a priame zakopanie.

Jeho štruktúra je však pomerne zložitá a inštalácia a údržba si vyžadujú určité zručnosti. Cena je tiež o niečo vyššia ako u iných typov a má určité požiadavky na prostredie inštalácie, ktoré nie je vhodné na dočasnú výstavbu.

Teplom zmrštiteľná spojovacia krabica
Teplom zmrštiteľná spojovacia skrinka je zariadenie, ktoré je utesnené teplom zmršťovacou trubicou alebo teplom zmršťovacou manžetou. Zvyčajne je navrhnutý miniaturizovaným spôsobom a je vhodný na pripojenie malého počtu optických káblov. Jeho hlavná štruktúra zahŕňa:

Kryt: zvyčajne vyrobený z plastu alebo kovu, s jednoduchou konštrukciou.

Fúzny modul: Vnútri je tavný zásobník alebo studený spojovací modul na fúziu optických vlákien.

Teplom zmršťovacia trubica: Zahrievaním sa zmršťuje a vytvára tesné vodotesné tesnenie.

Pevná svorka: používa sa na upevnenie optického kábla, aby sa zabránilo posúvaniu.

Zásobník na zber zvyškových vlákien: používa sa na usporiadanie a upevnenie nadmernej dĺžky optického vlákna pre ľahké spojenie a údržbu.

Teplom zmrštiteľná spojka je vhodná pre nasledujúce scenáre:
Projekt skorej transformácie siete optických káblov: používa sa na pripojenie a modernizáciu starých optických káblov.
Dočasná alebo núdzová inštalácia: ako dočasná stavba, dočasné komunikačné vedenia atď.
Malé prístupové body: ako sú malé základňové stanice, dočasné monitorovacie body atď.
Projekty s obmedzeným rozpočtom: Vhodné pre projekty s vysokými požiadavkami na náklady.

Spôsoby inštalácie teplom zmrštiteľných spojok
Rýchla inštalácia: Tesnenie sa dosiahne nahriatím a zmrštením teplom zmršťovacej trubice, čo je vhodné pre rýchlu výstavbu.
Miniaturizovaná inštalácia: Vhodné pre scenáre s obmedzeným priestorom, ako sú malé prístupové body.
Dočasná inštalácia: Vhodné pre dočasnú výstavbu alebo núdzové komunikačné linky.

Teplom zmrštiteľná spojka sa ľahko inštaluje, nevyžaduje zložité nástroje a je vhodná na rýchlu inštaláciu, najmä pre projekty s obmedzeným rozpočtom. Dosahuje dobrý vodotesný výkon prostredníctvom zmrštenia teplom zmršťovacej trubice, má silné tesnenie a môže účinne chrániť vnútorné optické vlákno pred faktormi prostredia.

Okrem toho je tento typ spojovacích boxov vhodný na pripojenie malého počtu optických káblov, vhodných pre malé prístupové body alebo dočasné scenáre výstavby. Teplom zmrštiteľnú spojku však nemožno opätovne použiť a po dokončení zmršťovania ju nemožno znova otvoriť, čo obmedzuje jej použitie v scenároch, ktoré vyžadujú častú demontáž a montáž. Teplom zmrštiteľné materiály majú zároveň krátku životnosť, sú náchylné na starnutie a sú vhodné len na pripojenie malého počtu optických káblov, nie sú vhodné pre viackanálové vetvenie alebo požiadavky na vysokohustotný prístup.

Mechanicky utesnený kĺbový box
Mechanicky utesnený spojovací box je zariadenie, ktoré používa tesnenia, O-krúžky, tesniace tesnenia a iné mechanické metódy na dosiahnutie utesnenia. Zvyčajne má modulárny dizajn a je vhodný pre rôzne scenáre pripojenia optických káblov. Jeho hlavné štruktúry zahŕňajú:

Puzdro: zvyčajne vyrobené z kovu alebo vysokopevnostného plastu, s dobrou odolnosťou voči tlaku a korózii.

Fusion module: Vnútri je viacero fúznych podnosov alebo odbočovacích portov, napríklad 1 vstup/4 výstup, 1 vstup/6 výstup atď.

Tesniace komponenty: ako sú silikónové tesnenia, O-krúžky, tesniace tesnenia atď., ktoré sa používajú na dosiahnutie vodotesnosti a prachotesnosti.

Upevňovací prípravok: slúži na upevnenie optického kábla, aby sa zabránilo posúvaniu.

Zásobník na zber zvyškových vlákien: používa sa na usporiadanie a upevnenie nadmernej dĺžky optického vlákna pre ľahké spojenie a údržbu.

Mechanicky utesnený kĺbový boxes are suitable for the following scenarios:
Nové projekty: vhodné na výstavbu moderných komunikačných sietí, ako sú FTTH, FTTB atď.
Scenáre s vysokou hustotou prístupu: ako sú dátové centrá, inteligentné budovy, mestské optické káblové siete atď.
Viaceré spôsoby pokládky: Podporujte viacero spôsobov inštalácie, ako je nadzemné, potrubné a priame zakopanie.
Scenáre, ktoré vyžadujú častú demontáž a montáž: ako sú dátové centrá, základňové stanice a iné scenáre, ktoré vyžadujú častú údržbu.

Spôsob inštalácie spojovacej skrinky typu mechanického tesnenia
Nový projekt: Vhodné pre výstavbu moderných komunikačných sietí, ako sú FTTH, FTTB atď.
Scenáre s vysokou hustotou prístupu: ako sú dátové centrá, inteligentné budovy, mestské optické káblové siete atď.
Viaceré spôsoby pokládky: Podporujte viacero spôsobov inštalácie, ako je nadzemné, potrubné a priame zakopanie.
Scenáre častej demontáže a montáže: Vhodné pre scenáre, ktoré vyžadujú častú údržbu, ako sú dátové centrá, základňové stanice atď.

Spojovacia skrinka typu mechanického tesnenia má vlastnosti opätovnej použiteľnosti a vymeniteľné tesnenia, ktoré sú vhodné pre scenáre vyžadujúce častú demontáž a montáž, ako je údržba dátového centra alebo základňovej stanice. Jeho štruktúra mechanického tesnenia je odolnejšia a má dlhšiu životnosť ako typ zmršťovania a je vysoko prispôsobivá, vhodná pre rôzne prostredia a typy optických káblov. Okrem toho je tento typ spojovacej skrinky flexibilný na inštaláciu a podporuje viaceré spôsoby kladenia, ako je nadzemné, potrubné a priame zakopanie, aby vyhovovalo potrebám rôznych scenárov.

Jeho inštalácia je však pomerne zložitá a vyžaduje si profesionálne nástroje a personál s určitými technickými zručnosťami. Náklady sú tiež relatívne vysoké a existujú určité požiadavky na prostredie inštalácie. Je potrebné zabezpečiť, aby boli tesnenia nainštalované na mieste, aby sa predišlo problémom s presakovaním vody.

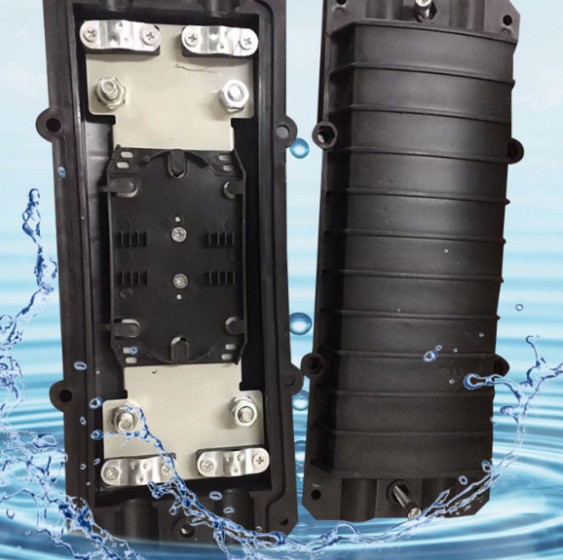

Aký druh ochrany poskytuje vodotesnosť uzáveru spoja z optických vlákien (napríklad IP68)?
Hodnotenie vodotesnosti uzáver spoja optických vlákien (napríklad IP68) môže poskytnúť nasledujúcu ochranu:

Úplná prachotesnosť: Prvé číslo „6“ hodnotenia IP68 znamená, že zariadenie dokáže úplne zabrániť vniknutiu pevných predmetov s priemerom väčším ako 1 mm, to znamená, že dokáže zablokovať všetky prachové častice a zabezpečiť, aby vnútorné komponenty neboli rušené prachom.

Vysoký vodotesný výkon: Druhé číslo „8“ v hodnotení IP68 znamená, že zariadenie môže byť ponorené do vody na určitý čas, zvyčajne do hĺbky 1 meter na viac ako 30 minút a dokonca v niektorých prípadoch až do hĺbky 1,5 metra. Táto ochranná schopnosť umožňuje uzáveru spoja z optických vlákien udržiavať stabilnú prevádzku v drsnom vodnom prostredí.

Vhodné pre vonkajšie a drsné prostredie: Vodotesné spojovacie uzávery IP68 môžu účinne odolávať vplyvom environmentálnych faktorov, ako je dážď, vlhkosť a striekajúca voda, a sú vhodné pre vonkajšie, banské, tunelové, podzemné a iné prostredia s ťažkou vodou alebo prachom. Napríklad v sieťach FTTH (fiber to the home) môžu vodotesné uzávery IP68 zabezpečiť stabilitu a spoľahlivosť optických spojení.

Dobré utesnenie: Vodotesné spojovacie boxy IP68 zvyčajne používajú účinné tesniace opatrenia, ako sú O-krúžky, tesnenia a tesniace lepidlá, aby sa zabránilo vniknutiu vlhkosti a iných častíc do krytu. Táto konštrukcia zabezpečuje, že zariadenie nezlyhá vplyvom vonkajšieho prostredia pri dlhodobom používaní.

Odolnosť proti korózii a starnutiu: Vodotesné spojovacie boxy IP68 sú zvyčajne vyrobené z vysoko kvalitných materiálov, ako je hliníková zliatina, plast a ABS plast, ktoré majú dobrú odolnosť proti korózii a starnutiu a môžu predĺžiť životnosť zariadenia.

Vhodné pre rôzne spôsoby inštalácie: Vodotesné spojovacie boxy IP68 nie sú vhodné len na inštaláciu nad hlavou, ale aj na kladenie potrubí a priame zakopanie, ktoré môže spĺňať požiadavky na inštaláciu v rôznych prostrediach.

Ako tesniaci výkon spojovacej skrinky s optickými vláknami zaisťuje spoľahlivosť pri dlhodobom používaní?
Tesniaci výkon spojovacej skrinky s optickými vláknami je jedným z kľúčových faktorov na zabezpečenie jej dlhodobej spoľahlivosti. Aby sa zabezpečilo, že tesniaci výkon zostane stabilný pri dlhodobom používaní, na dosiahnutie účinnej vodotesnej, prachotesnej a vlhkotesnej ochrany sa zvyčajne používajú rôzne technické prostriedky a materiály. Tu sú niektoré bežné technológie tesnenia a ako zaisťujú dlhodobú spoľahlivosť:

Mechanické tesnenie: Mechanické tesnenie je najpoužívanejšou metódou tesnenia. Dosahuje sa to tesným pripevnením krytu spojovacej skrinky k plášťu pomocou komponentov, ako sú silikónové tesnenia, O-krúžky a skrutky z nehrdzavejúcej ocele. Táto metóda tesnenia má dobrý výkon pri opakovanom otváraní a zatváraní a je vhodná pre scenáre, ktoré vyžadujú častú údržbu. Okrem toho, štruktúra mechanického tesnenia nie je ľahké starnúť počas dlhodobého používania a môže účinne zabrániť vniknutiu vlhkosti a prachu do spojovacej skrinky, čím chráni konektor z optických vlákien pred vplyvmi prostredia.

Tepelne zmršťovacie tesnenie: Tepelne zmršťovacie tesnenie slúži na zmrštenie teplom zmršťovacej trubice alebo teplom zmršťovacej manžety okolo optického kábla, aby sa vytvorila tesná tesniaca vrstva. Táto metóda je vhodná na pripojenie malého počtu optických káblov, najmä v skorých projektoch rekonštrukcie optických káblových sietí. Teplom zmršťovacie materiály môžu po zahriatí tesne priliehať k plášťu kábla, čím poskytujú dobrý vodotesný výkon. Teplom zmršťovacie tesnenia však nie sú opätovne použiteľné a po dokončení zmršťovania sa nedajú znova otvoriť, takže sú vhodnejšie pre scenáre jednorazovej inštalácie.

Elastomérové ​​gumové tesnenie: Elastomérové ​​gumové tesniace materiály (ako je TPE gél) majú dobrú flexibilitu a pružnosť a môžu vyplniť všetky medzery vo vnútri spojovacej skrinky, aby vytvorili bezproblémové tesnenie. Tento materiál môže byť pod tlakom rovnomerne rozložený, aby sa zabezpečil tesniaci účinok. Okrem toho má tesniaci materiál z elastomérnej gumy tiež vlastnosti odolnosti proti starnutiu a korózii a môže sa používať dlhú dobu v drsnom prostredí.

Silikónové tesnenie: Silikónový tesniaci materiál je novšia technológia tesnenia s vynikajúcou teplotnou odolnosťou a chemickou stabilitou a dokáže sa prispôsobiť širokému spektru podmienok prostredia. Silikónový tesniaci materiál je vytvorený vo forme naraz, takže povrch spoja spojovacej skrinky je bezšvový, čím poskytuje spoľahlivý tesniaci výkon. Okrem toho môže silikónový tesniaci materiál pokryť aj širší rozsah priemerov káblov a prispôsobiť sa optickým káblom rôznych špecifikácií.

Dizajn s dvojitým tesnením: V niektorých špičkových alebo špeciálnych spojovacích boxoch sa používa dizajn s dvojitým tesnením, to znamená, že sa na základe mechanického tesnenia pridáva vrstva tepelne zmršťovacieho alebo elastomérneho tesnenia, aby sa ďalej zlepšil tesniaci výkon. Tento dizajn dokáže efektívne zvládnuť problémy s tesnením v zložitých prostrediach a zabezpečiť, že spojovacia skrinka nezlyhá v dôsledku zmien vo vonkajšom prostredí počas dlhodobého používania.

Kompatibilita a trvanlivosť tesniacich materiálov: Aby sa zabezpečila dlhodobá spoľahlivosť tesniaceho výkonu, tesniaci materiál použitý v spojovacej skrinke musí byť kompatibilný s materiálom optického kábla a musí mať dobrú odolnosť proti starnutiu a korózii. Napríklad séria noriem YD/T 814.x jasne stanovuje fyzikálne, chemické vlastnosti a požiadavky na kompatibilitu materiálov spojovacích boxov, aby sa zabezpečilo, že tesniace materiály sa nebudú zhoršovať vplyvom environmentálnych faktorov (ako je vlhkosť, soľný sprej, ultrafialové lúče atď.).

Špecifikácie procesu výstavby a inštalácie: Okrem samotných materiálov sú dôležitými faktormi ovplyvňujúcimi výkon tesnenia aj špecifikácie procesu výstavby a inštalácie. Napríklad počas procesu inštalácie by sa malo zabezpečiť, aby bol tesniaci krúžok rovnomerne umiestnený v tesniacej drážke a skrutky boli utiahnuté bez toho, aby zostali medzery. Okrem toho by sa malo vykonať aj leštenie plášťa optického kábla, aby sa zaistilo, že tesniaca páska alebo tesniaci krúžok môžu byť tesne spojené s povrchom optického kábla, čím sa zlepší tesniaci účinok.

Aké sú špeciálne aplikácie spojovacích boxov optických vlákien v sieťach FTTH?
Spojovacie boxy z optických vlákien majú veľa špeciálnych aplikácií v sieťach FTTH (fiber to the home), ktoré sa prejavujú najmä v nasledujúcich aspektoch:

Funkcie pripojenia a distribúcie: V sieťach FTTH sa spojovacie boxy z optických vlákien používajú na prepojenie hlavných optických káblov s optickými káblami s prístupom používateľa, aby sa dosiahlo spojenie optických vlákien, rozdelenie a distribúcia vlákien. Napríklad rozdeľovací box (box) optických káblov môže dokončiť prepojenie medzi distribučným káblom a užívateľským káblom vonku alebo vo vnútri a podporuje viacúrovňové riešenia rozdeľovania. Okrem toho Uzáver spoja optických vlákien tiež podporuje fixáciu, fúziu a správu zvyškových vlákien optických vlákien, aby sa zabezpečila stabilita a spoľahlivosť pripojení optických vlákien.

Ochranné spojenie: The Uzáver spoja optických vlákien poskytuje mechanickú ochranu a environmentálne tesnenie pre pripojenie optického vlákna, aby sa zabránilo vonkajším faktorom, ako je vlhkosť a prach, aby poškodili optické vlákno.

Napríklad Uzáver spoja optických vlákien s úrovňou krytia IP65 dokáže účinne odolávať vplyvom environmentálnych faktorov, ako je dážď a vlhkosť, a je vhodný pre scény s ťažkou vodou alebo prachom vo vonkajšom, banskom, tunelovom a inom prostredí. Okrem toho sa tesniaci výkon spojovacej skrinky dosahuje mechanickým tesnením, tepelným zmršťovaním a inými metódami na zabezpečenie dlhodobej spoľahlivosti.

Flexibilná inštalačná metóda: Uzáver spoja optických vlákien podporuje rôzne spôsoby inštalácie, vrátane inštalácie na stenu, na stĺp a do stojana, vhodných pre rôzne scenáre použitia.

Napríklad zásuvkový panel FTTH je možné preklopiť pre jednoduchú údržbu a inštaláciu, vhodný pre vnútorné aj vonkajšie použitie. Okrem toho môže byť uzáver spájania optických vlákien inštalovaný aj na stĺpy alebo budovy, aby poskytoval stabilnú ochranu pre pripojenia optických vlákien.

Podpora viacerých spôsobov pripojenia: The Uzáver spoja optických vlákien podporuje viacero spôsobov pripojenia, vrátane tavného spájania, studeného spájania a pripojenia na mieste. Napríklad Fiber Optic Splice Closure je vybavený predleštenými kolíkmi a mechanickými konektormi. Nie je potrebný žiadny spojovač alebo leštenie optických vlákien. Spojenie z optických vlákien je možné ukotviť pomocou jednoduchých nástrojov na pripojenie. Okrem toho Fiber Optic Splice Closure podporuje aj rozhrania adaptérov, ako sú SC a LC, ktoré sú vhodné pre rôzne typy optických pripojení.

Silná prispôsobivosť: Uzáver z optických vlákien je vhodný pre rôzne podmienky prostredia, vrátane drsného prostredia, ako je vysoká teplota, vysoká vlhkosť a silný vietor.

Napríklad rozsah prevádzkových teplôt uzáveru spájania optických vlákien je zvyčajne medzi -40 °C a 85 °C, čo sa môže prispôsobiť extrémnym klimatickým podmienkam. Okrem toho má uzáver z optických vlákien dobrú odolnosť proti korózii a vlastnosti proti starnutiu, čo môže predĺžiť životnosť zariadenia.

Podpora prístupu s vysokou hustotou: V sieti FTTH podporuje uzáver spájania optických vlákien potreby prístupu s vysokou hustotou, ako je 1 vstup/4 výstup, 1 vstup/6 výstup a ďalšie konfigurácie. Tento typ spojovacej skrinky je vhodný pre prístupové body s vysokou hustotou, ako sú obytné oblasti a kancelárske budovy, aby vyhovoval potrebám používateľov na prístup z optických vlákien.

Jednoduchá údržba a správa: Dizajn Uzáver spoja optických vlákien ľahko sa udržiava a spravuje. Napríklad vnútorná štruktúra spoja Fiber Optic Splice Closure je rozumne navrhnutá, čo je vhodné na usporiadanie a fixáciu optických vlákien a znižuje straty optického vlákna. Okrem toho je proces inštalácie spojovacieho uzáveru z optických vlákien jednoduchý, nevyžaduje zložité nástroje a je vhodný na rýchlu výstavbu.

Aké sú spôsoby inštalácie uzáveru spoja z optických vlákien?
Existuje mnoho spôsobov, ako nainštalovať uzáver spájania optických vlákien a konkrétny výber závisí od spôsobu kladenia optického kábla a skutočných environmentálnych požiadaviek. Nasleduje niekoľko bežných spôsobov inštalácie a ich podrobný popis:

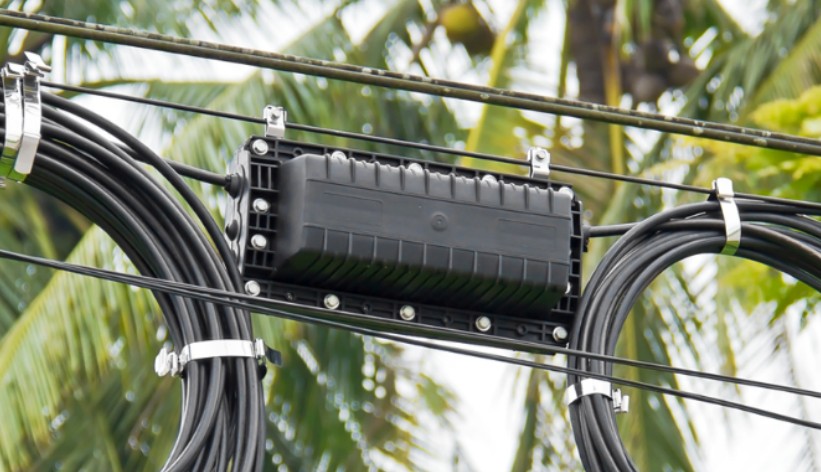

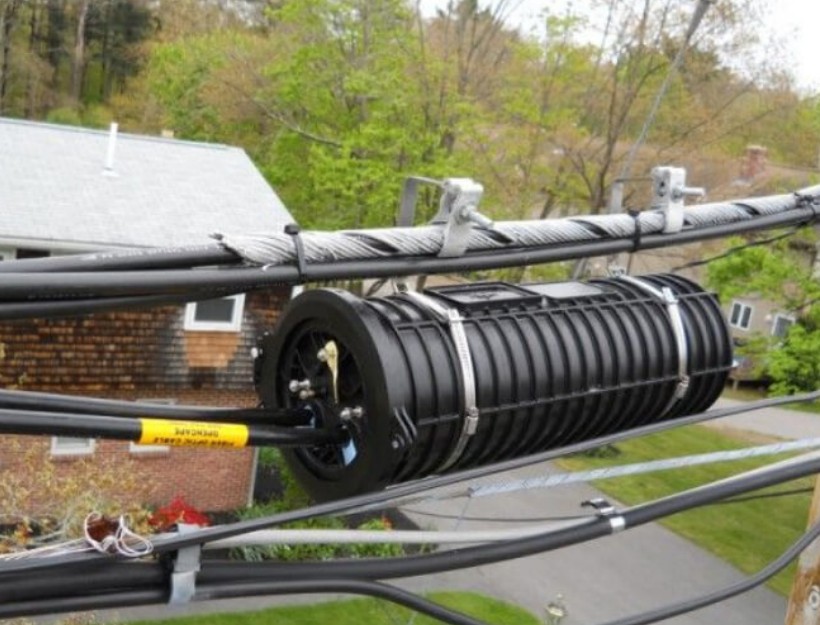

Stropná inštalácia: Stropná inštalácia slúži na upevnenie spojovacieho uzáveru vláknovej optiky na stĺp alebo konzolu, ktorá je vhodná pre diaľkové optické káblové spojenia v mestách alebo na predmestiach. Počas inštalácie sú potrebné stojany, skrutky a ďalšie príslušenstvo, aby sa zabezpečila stabilita spojovacej skrinky. Tento spôsob inštalácie je vhodný pre scenáre, kde je potrebné znížiť pozemné rušenie, ako sú prístupové body v sieťach FTTH.

Inštalácia potrubia: Pri ukladaní potrubia sa Uzáver spoja optických vlákien sa zvyčajne inštaluje do šachty alebo rukoväte potrubia na ochranu optického kábla pred vonkajším prostredím. Počas inštalácie je potrebné umiestniť spojovaciu skrinku vo vyššej polohe v šachte, aby sa zabránilo vsakovaniu vody, a spojovaciu skrinku je potrebné upevniť pomocou konzoly, aby sa zabezpečilo, že zostávajúci kábel optického kábla je zvinutý do „O“ krúžku a pripevnený viazacím drôtom.

Priama pohrebná inštalácia: Priama pohrebná inštalácia je pochovať Uzáver spoja optických vlákien priamo pod zemou, čo je vhodné do vidieckych alebo zaostalých oblastí. Pri inštalácii je potrebné zvoliť vhodné vstupné a výstupné potrubie podľa priemeru optického kábla a zabezpečiť, aby bola na mieste tesniaca úprava, aby vlhkosť a tlak pôdy nepoškodili optický kábel.

Inštalácia na stenu: Inštalácia na stenu je vhodná na pripojenie optických káblov v interiéri alebo vnútri budov a zvyčajne sa používa na terminálový prístup v sieťach FTTH. Môžete si vybrať zavesenie na stenu alebo držanie tyče pri inštalácii. Materiál plášťa spojovacej skrinky je väčšinou vysokokvalitná uhlíková oceľ s povrchovou úpravou striekaním, ktorá má dobrú odolnosť proti korózii a mechanickú pevnosť.

Inštalácia v stojane: Inštalácia v stojane je vhodná pre scény, ktoré vyžadujú častú údržbu, ako sú dátové centrá a základňové stanice. Spojovacia skrinka môže byť inštalovaná do štandardného stojana pre jednoduchú správu a údržbu. Počas inštalácie je potrebné použiť špeciálne upevňovacie príslušenstvo, aby sa zabezpečilo, že spojovacia skrinka bude v stojane stabilná.

Inštalácia s opakovaným otváraním: Niektoré špičkové spojovacie boxy podporujú opakované otváranie a zatváranie, čo je vhodné pre scény, ktoré vyžadujú častú údržbu. Pri inštalácii stačí povoliť skrutky s vnútorným šesťhranom, aby ste otvorili spojovaciu skrinku. Je ľahko ovládateľný a vhodný pre rôzne spôsoby pripojenia, ako je studené pripojenie a horúce taveniny.

Inštalácia tepelne zmršťovacieho tesnenia: Tepelne zmršťovacie tesnenie je spôsob inštalácie, ktorý dosahuje utesnenie zmršťovaním teplom zmršťovacej trubice, čo je vhodné na pripojenie malého počtu optických káblov. Počas inštalácie je potrebné teplom zmršťovaciu trubicu nasadiť na optické vlákno a po zahriatí je pevne spojená s optickým vláknom, aby sa vytvoril dobrý vodotesný výkon.

Inštalácia mechanickej upchávky: Mechanické upchávky sú utesnené pomocou komponentov, ako sú O-krúžky a tesnenia, ktoré sú vhodné pre scenáre, ktoré vyžadujú viacnásobnú demontáž a montáž. Počas inštalácie sa uistite, že je tesniaci krúžok rovnomerne umiestnený v tesniacej drážke a utiahnite skrutky, aby ste zabránili presakovaniu vody.
